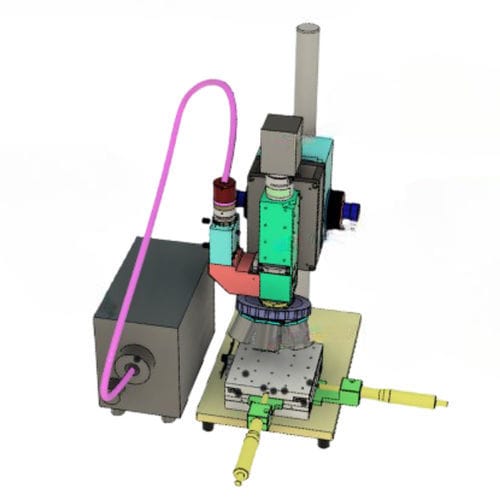

Cámara digital SDV series

matricial2Dpara microscopio

Resumen
Esta cámara incorpora sensores InGaAs de Sony (SONY IMX990 / SONY IMX991) presentados en mayo de 2020 y ofrece sensibilidad desde el visible hasta SWIR (400 nm–1700 nm). Está indicada para aplicaciones SWIR industriales como la inspección por el reverso de patrones en obleas de silicio y la microscopía IR.

Tipo USB3 (resumen)
Modelo: SDV-990A-USB3 / SDV-991A-USB3
Sensor: SONY IMX990 / SONY IMX991
Resolución: 1280(H) x 1024(V) / 640(H) x 512(V)
Tamaño de píxel: 5 µm x 5 µm
Área de escaneo: 6.4 mm x 5.12 mm (Diagonal = 8.2 mm) / 3.2 mm x 2.56 mm (Diagonal = 4.1 mm)
Interfaz: USB3.0
Obturador: Obturador global
Rango de longitudes de onda: 400 nm – 1700 nm
Tasa de frames: 12 bits (hasta 72 fps para IMX990; hasta 137 fps para IMX991)
SNR: 51 dB
Alimentación: Entrada DC 12V
Montura de lente: Montura C
Temperatura de funcionamiento: 10 – 40 °C
Temperatura de almacenamiento: 0 – 60 °C
Dimensiones: 71.6 (A) x 61.5 (Al) x 78.0 (P) mm (sin salientes)

Tipo Camera Link (resumen)
Modelo: SDV-990A-CL / SDV-991A-CL
Sensor: SONY IMX990 / SONY IMX991
Resolución: 1280(H) x 1024(V) / 640(H) x 512(V)
Tamaño de píxel: 5 µm x 5 µm
Área de escaneo: 6.4 mm x 5.12 mm (Diagonal = 8.2 mm) / 3.2 mm x 2.56 mm (Diagonal = 4.1 mm)
Interfaz: Camera Link
Conector de salida: SDR26pin
Obturador: Obturador global
Rango de longitudes de onda: 400 nm – 1700 nm
Tiempo de exposición: 20.3 µs – 2 s
Tasa de frames: 12 bits (hasta 72 fps para IMX990; hasta 137 fps para IMX991)
SNR: 51 dB
Alimentación: Entrada DC 12V
Montura de lente: Montura C
Temperatura de funcionamiento: 10 – 40 °C
Temperatura de almacenamiento: 0 – 60 °C
Dimensiones: 71.6 (A) x 61.5 (Al) x 78.0 (P) mm (sin salientes)

Gráfico y ejemplos de uso
La página del producto incluye un gráfico de eficiencia cuántica relativa frente a la longitud de onda para los sensores IMX990/IMX991. Casos de uso típicos: microscopía IR e imágenes del reverso de obleas de silicio bajo diferentes condiciones de iluminación.

Características / especificaciones técnicas

• Tipos de sensor: SONY IMX990 (1,3MP) y SONY IMX991 (0,32MP)
• Tecnología de sensor: InGaAs (sensibilidad SWIR)
• Sensibilidad en longitud de onda: 400 nm – 1700 nm
• Resoluciones: 1280 x 1024 (IMX990), 640 x 512 (IMX991)
• Tamaño de píxel: 5 µm x 5 µm
• Áreas de escaneo: 6.4 mm x 5.12 mm (IMX990), 3.2 mm x 2.56 mm (IMX991)
• Interfaces: USB3.0 (SDV-990A-USB3 / SDV-991A-USB3) y Camera Link (SDV-990A-CL / SDV-991A-CL)
• Conector de salida (Camera Link): SDR26pin
• Obturador: Sistema de obturador global
• Tasa de frames / profundidad de bit: 12 bits; hasta 72 fps (IMX990) y hasta 137 fps (IMX991)
• SNR: 51 dB
• Tiempo de exposición (Camera Link): 20.3 µs – 2 s
• Alimentación: Tensión de entrada DC 12V
• Montura de lente: Montura C
• Temperatura de funcionamiento: 10 – 40 °C
• Temperatura de almacenamiento: 0 – 60 °C
• Dimensiones: 71.6 (A) x 61.5 (Al) x 78.0 (P) mm (sin salientes)
• Ejemplo de aplicación principal: Inspección por el reverso de patrones en obleas de silicio; microscopía IR y otras tareas de imagen SWIR
