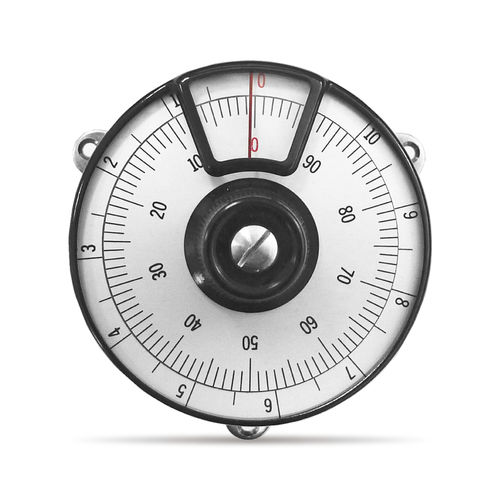

Contador de revoluciones analógico MAn-55

mecánicopara montaje sobre panel

Descripción del producto
El dial de lectura analógica MA MAn-55 ofrece lectura visual de conteo y posición para aplicaciones con potenciómetros o sensores de ángulo. Diseñado para integración con potenciómetros multivuelta; disponible con escalas especiales a medida.

Características clave

• Lectura analógica para indicación de posición/contaje
• Opciones: escala personalizada y placa frontal de resina acrílica

Dimensiones
Diagrama de dimensiones disponible en la página del producto para referencia de instalación y selección.

Parámetros / Especificaciones generales
Model No: MAn-55
Number of Turns-Counting: 3, 5, 10, 15, 20
Matching Shaft Dia. (mm): Standard 6; Special 6.35
Combinable Helicalohm Pot.: (longitud de eje compatible 18.5 mm) 25HP, 46HD
Lock Device: No
Rango de temperatura de funcionamiento: -55℃ a +105℃
Masa: Aprox. 90 g

Especificaciones especiales disponibles
Placa frontal especial: cubierta de resina acrílica montada.
Panel de montaje especial: panel de montaje especial según el dibujo (lado derecho).

Especificaciones técnicas

• Modelo: MAn-55
• Conteo de vueltas: 3, 5, 10, 15, 20
• Diámetro del eje compatible: estándar 6 mm; especial 6,35 mm
• Potenciómetros combinables: 25HP, 46HD (longitud de eje compatible 18,5 mm)
• Dispositivo de bloqueo: No
• Rango de temperatura de funcionamiento: -55℃ a +105℃
• Masa: aprox. 90 g
• Opciones especiales: placa frontal de resina acrílica; panel de montaje especial
