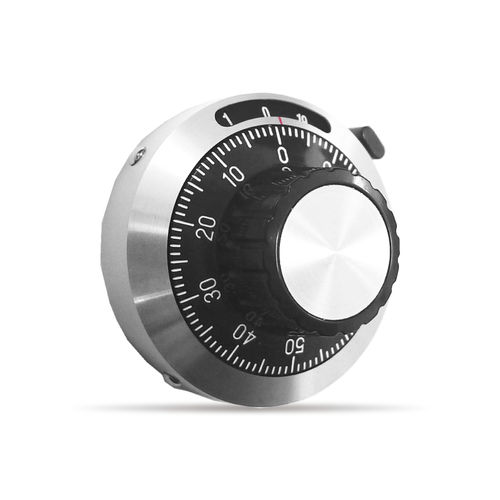

Botón de mando mecánico con indicador de posición MF series

Descripción del producto

• Série MF: indicadores de lectura analógica para indicación de posición multivuelta en potenciómetros y mandos giratorios

Características clave

• Lectura analógica para recuento visual de vueltas
• Dispositivo de bloqueo en modelos seleccionados
• Acoplamiento flexible patentado (según modelo)
• Rango de temperatura de funcionamiento: -30℃ a +60℃
• Construcción ligera (≈ 15–50 g según el modelo)

Dimensiones
Tabla de dimensiones disponible para MF (archivo: 尺寸图_SAKAE_计数旋钮_MF.jpg).

Modelos y especificaciones

• MF10-15B
  Número de vueltas: 10
  Diámetro de eje compatible (mm): Estándar 3; Especial 3.175, 4
  Potenciómetros helical-ohm compatibles (longitud de eje 25 mm): 10HP, 25HP, 12HP, 12HHP, 12HPC
  Acoplamiento flexible patentado: Sí
  Dispositivo de bloqueo: Sí
  Temperatura de funcionamiento: -30℃ a +60℃
  Masa: aprox. 15 g
• MF10-15BD
  Número de vueltas: 10
  Diámetro de eje compatible (mm): Estándar 3; Especial 3.175, 4
  Potenciómetros helical-ohm compatibles (longitud de eje 25 mm): 10HP, 25HP, 12HP, 12HHP, 12HPC
  Acoplamiento flexible patentado: No
  Dispositivo de bloqueo: Sí
  Temperatura de funcionamiento: -30℃ a +60℃
  Masa: aprox. 15 g
• MF20-22B
  Número de vueltas: 20
  Diámetro de eje compatible (mm): Estándar 6; Especial 3, 3.175, 4, 6.35
  Potenciómetros helical-ohm compatibles (longitud de eje 25 mm): 10HP, 12HHP, 12HP, 12HPC, 25HP, 20HHP, 20HP, 46HD, 22HHP, 22HP
  Acoplamiento flexible patentado: Sí
  Dispositivo de bloqueo: Sí
  Temperatura de funcionamiento: -30℃ a +60℃
  Masa: aprox. 17 g
• MFn-46B
  Número de vueltas: 3, 5, 10, 20
  Diámetro de eje compatible (mm): Estándar 6; Especial 6.35
  Potenciómetros helical-ohm compatibles (longitud de eje 25 mm): 20HP, 25HP, 20HHP, 22HP, 46HD, 22HHP
  Acoplamiento flexible patentado: Sí
  Dispositivo de bloqueo: Sí
  Temperatura de funcionamiento: -30℃ a +60℃
  Masa: aprox. 50 g

Descarga
Folleto del producto (PDF) disponible.
