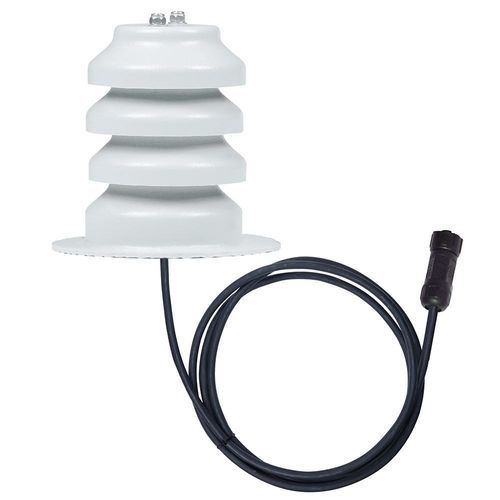

Sensor de temperatura RTD 3S-AT-PT1000

Pt1000IP67para procesos

Descripción
El Sensor de Temperatura Ambiente mide la temperatura del aire en el entorno donde se instalan los módulos fotovoltaicos (PV) en °C mediante una sonda PT1000. Es compatible con la SEVEN Irradiance Sensor Box y se suministra con un escudo de radiación preinstalado que protege la sonda de la radiación solar directa permitiendo, al mismo tiempo, el libre paso del aire a través de cuatro placas ventiladas.

Características y uso
El sensor incluye un accesorio de sombreado resistente a los rayos UV para minimizar los efectos de la radiación. Está diseñado para aplicaciones ambientales e industriales y desarrollado para cumplir los requisitos de monitorización de plantas fotovoltaicas conforme a las normas IEC 60751:2022 e IEC 61724-1:2021. Los valores de medida se transmiten como señales de resistencia óhmica (PT1000). El sensor puede conectarse al SEVEN Irradiance Sensor, a modelos Sensor Box y a estaciones meteorológicas compactas mediante un conector de 6 pines con protección IP67, y puede vincularse directamente a dataloggers y otros dispositivos receptores.

Instalación
Para montar el sensor en una superficie plana o en suelo, utilice el escudo preinstalado suministrado. Fije la unidad insertando tornillos en los orificios de montaje del escudo hacia la superficie. El diseño del escudo y la disposición de los orificios permiten una instalación rápida y sencilla sin herramientas especiales.

Por qué elegir este sensor de temperatura ambiente

• Incluye un escudo para proteger la sonda de la radiación solar directa.
• Instalación rápida gracias al escudo preinstalado y a los orificios de montaje.
• Diseñado según la Clase A conforme a IEC 60751:2022 y conforme a IEC 61724-1:2021 Anexo B.

Preguntas frecuentes (FAQ)

• Clase: Todos los sensores 3S-AT-PT1000 son Clase A según IEC 60751:2022.
• Garantía: Garantía de 2 años para todas las unidades 3S-AT-PT1000.
• Precio: Rango de precios típico: 85–155 EUR.
• Plazos de entrega: Pedidos pequeños: aprox. 1–2 semanas; Pedidos al por mayor (100 uds): aprox. 4–5 semanas.
• Configuración: Se facilita un manual de usuario con instrucciones paso a paso.
• Cable incluido: Cada unidad incluye un cable LI2YC11Y-TP PUR de 1,5 m (resistente a UV y a la intemperie); otras longitudes disponibles bajo demanda.

Especificaciones técnicas del sensor de temperatura ambiente
Código de artículo: 3S-AT-PT1000, Tipo de sensor: PT1000, Rango de medida: -40°C a +85°C, Precisión: ±0,1°C, Resolución: 0,1°C, Salida de datos: PT1000 (señales de resistencia óhmica), Cable: 1,5 m LI2YC11Y-TP PUR 2x2x0,22 mm² 24 AWG (resistente a UV y a la intemperie), Temperatura de funcionamiento: -40°C a +85°C, Dimensiones del escudo: Ø 105 mm x 100 mm, Peso: 202 g, Índice de protección: IP67, Material de la carcasa del sensor: tubo de acero inoxidable, Material del escudo: ABS estabilizado UV, Método de montaje: montaje en suelo, Norma: Clase A según IEC 60751:2022 (conforme a IEC 61724-1:2021 Anexo B).

Características / especificaciones técnicas

• Código de artículo: 3S-AT-PT1000
• Tipo de sensor: PT1000
• Rango de medida: -40°C a +85°C
• Precisión: ±0,1°C (Clase A)
• Resolución: 0,1°C
• Salida de datos: PT1000 (resistencia óhmica)
• Cable: 1,5 m LI2YC11Y-TP PUR, 2x2x0,22 mm², 24 AWG, resistente a UV y a la intemperie
• Temperatura de funcionamiento: -40°C a +85°C
• Dimensiones del escudo: Ø 105 mm x 100 mm
• Peso: 202 g
• Índice de protección: IP67
• Carcasa del sensor: tubo de acero inoxidable
• Material del escudo: ABS estabilizado UV
• Montaje: Montaje en suelo (escudo preinstalado con orificios de montaje)
• Normas: Clase A según IEC 60751:2022; conforme a IEC 61724-1:2021 Anexo B
