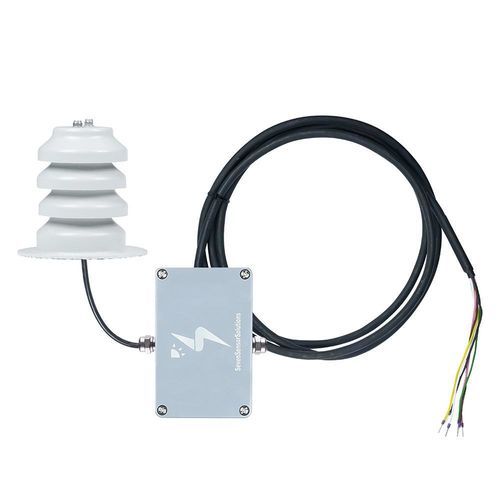

Sensor de temperatura Pt1000 3S-AT-PT1000-U

0-10 Vhilos desnudosIP67

Descripción general del producto
El sensor de temperatura ambiente mide la temperatura del aire en el entorno de instalaciones fotovoltaicas (PV) mediante una sonda PT1000. Un transductor integrado convierte la señal PT1000 en una salida analógica de 0-10 V, garantizando compatibilidad con registradores de datos, pasarelas y PLC con entrada 0-10 V. El sensor se suministra con un protector de radiación de plástico estabilizado UV con cuatro placas ventiladas que protegen la sonda de la radiación solar directa y permiten un flujo de aire libre.

Aplicaciones y normas
Diseñado para la monitorización de plantas fotovoltaicas y sistemas de medición ambiental. Cumple con IEC 61724-1:2021 e IEC 60751:2022 (Clase A).

Características principales

• Elemento sensor PT1000 para mediciones de temperatura ambiente de alta precisión.
• Salida analógica 0-10 V compatible con equipos comunes de adquisición y control de datos.
• Protector de radiación resistente a los UV con cuatro placas aspiradas para uso exterior fiable.
• Agujeros de montaje preperforados para una instalación rápida y segura.

Instalación
La unidad incluye un protector de radiación preensamblado y orificios de montaje para fijación con tornillos sobre una superficie nivelada. La instalación es rápida y segura; siga el manual de usuario suministrado para el conexionado y las recomendaciones de posicionamiento.

Rendimiento y funcionamiento
Una sonda PT1000 de alta precisión mide la temperatura del aire ambiente; una tarjeta electrónica en una caja resistente a los UV proporciona una señal analógica 0-10 V estable. El sensor está destinado a la monitorización precisa de la temperatura ambiente necesaria para el análisis del rendimiento de instalaciones PV (influencia en la temperatura de las células, transferencia de calor afectada por el viento y la densidad del aire).

Especificaciones técnicas

• Código de artículo: 3S-AT-PT1000-U
• Tipo de sensor: PT1000 (Clase A según IEC 60751:2022)
• Rango de medición: -40°C a +85°C
• Precisión: ±0,1°C
• Resolución: 0,1°C
• Salida de datos: Analógica 0-10 V
• Alimentación: 12 a 30 V DC
• Consumo: 15 mA @ 24 V DC
• Cable: 1 m y 2 m, 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, resistente a rayos UV y a la intemperie
• Temperatura de funcionamiento: -40°C a +85°C
• Dimensiones del compartimento: 65 x 115 x 55 mm (An x L x Al)
• Dimensiones del protector: Ø 105 mm x 100 mm
• Peso: 521 g
• Clasificación IP: IP67
• Material de la caja: ABS
• Material del tubo del sensor: Acero inoxidable
• Material del protector: ABS estabilizado UV
• Método de montaje: Montaje en suelo

Información adicional
Cada unidad se suministra con un cable PUR resistente a los UV y a la intemperie de 1 m y otro de 2 m (2x2x0,22 mm², 24 AWG). Garantía: 2 años. Plazos orientativos: pedidos pequeños (≤5 unidades) ~2–3 semanas; pedidos a granel (≤100 unidades) ~7–8 semanas. Rango de precio orientativo: 125–225 EUR.
