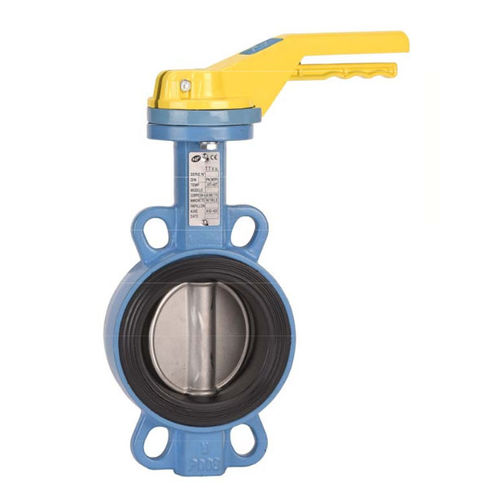

Válvula de mariposa 1141 series

de palancapara gaswafer

ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5) RANGO : -Con palanca de DN 32 a DN 300 -Vástago desnudo de DN 350 a DN1400 -Caja de engranajes IP65 posible ( Ref. 1197) de DN 32 a DN 1400 -Caja de engranajes de cadena IP65 ( Ref. 1194) de DN 32 a DN 500 - A petición. Extensión del tallo con una longitud especial ( Rot. 98665 ) - A petición. CF8M Mango y perno de acero inoxidable Ref. 9831250-9831264 FINALIZA : Entre las bridas PN10/16 de DN32740 a 400 y la clase 150 (PN20) de DN40 a 400 Entre las bridas PN10 de DN450 a DN 1400
