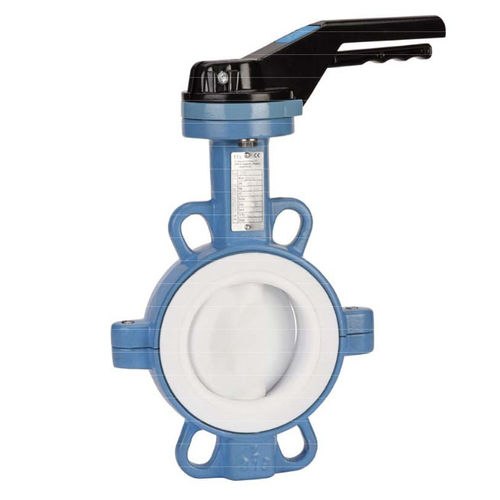

Válvula de mariposa 1155 series
de palancapara ácidowafer

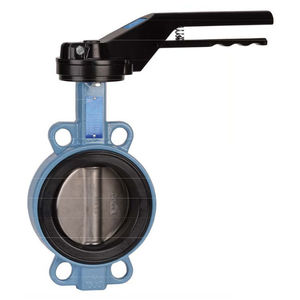

válvula de mariposa
válvula de mariposa
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de mariposa
Accionamiento
de palanca
Medios
para ácido
Cuerpo
wafer, de 2 piezas, de hierro fundido
Otras características
ISO, para fluido corrosivo
DN

Mín.: 40 mm
(1,575 in)

Máx.: 300 mm
(11,811 in)

Presión

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Mín.: -25 °C
(-13 °F)

Máx.: 200 °C
(392 °F)

Descripción

La serie 1155 comprende unidades con cuello largo para casos de aislamiento, una almohadilla de montaje certificada por la norma ISO 52211 y productos de tipo oblea con dos partes para el tallo y dos para el cuerpo. Estos tienen un asiento de PTFE que mide 3 mm de espesor, así como una junta de silicona que tiene un espesor de 6 mm. El disco está hecho de acero inoxidable y recubierto de PTFE. Usando el dispositivo de bloqueo, los clientes pueden ajustar la palanca a nueve posiciones. Esta tiene una extensión de vástago que es opcional y mide 75 mm. Otra opción es la palanca cuadrada que tiene dimensiones de 30 x 30mm y viene con una llave especial opcional. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oblea -Entre las bridas PN1Û/16 de DN32/40 a 400 y la clase 150 (PN20) de DN40 a 400 (sobre pedido ) - Entre las bridas PN10 de DN45Û a DN 1400 -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USA: -Fluidos : Agua fría y caliente. Agua potable -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300,10 bares más (ver gráficos página 5)

---
