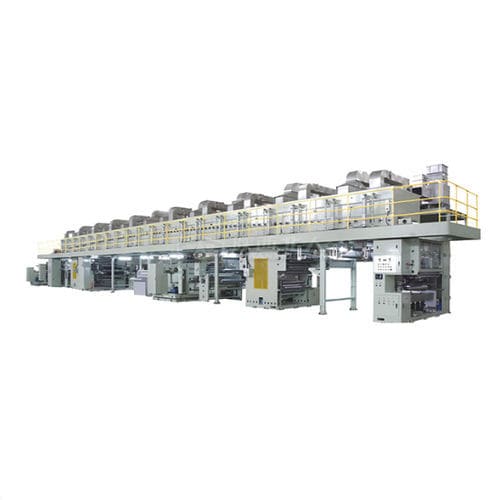

Máquina de revestimiento/laminación para de PET

para componentes electrónicoscon laminación

Resumen del producto
La máquina de recubrimiento de película de blindaje electromagnético de Shaanxi Beiren Printing Machinery es una línea continua diseñada para aplicar capas conductoras sobre sustratos flexibles destinados a películas de protección EMI. El equipo permite procesar anchos de web amplios con control preciso del recubrimiento y un horno de secado de zonas múltiples para el curado estable de formulaciones conductoras.

Capacidades clave
La línea admite sustratos PET (mono o doble capa) y controla el peso húmedo de recubrimiento en un amplio rango para cubrir aplicaciones desde películas ultrafinas para electrónica de consumo hasta materiales de blindaje industriales pesados. Las opciones de calentamiento y el control independiente de zonas aseguran resultados repetibles.

Características y beneficios

• Manipulación precisa del web y uniformidad de recubrimiento en todo el ancho.
• Tecnología de recubrimiento micro-cóncava + cuchilla tipo comma que permite pesos húmedos de 10–150 g/m².
• Horno de 24 m (6 × 4000 mm) con seis zonas de temperatura independientes para evitar la formación de piel superficial y asegurar el curado adecuado.
• Métodos de calentamiento múltiples (aceite caliente, vapor, aire caliente, gas natural, eléctrico) para adaptarse a la infraestructura de la planta.
• Velocidad de producción ajustable hasta 60 m/min para equilibrar producción y calidad.

Opciones de recubrimiento y secado
Método de recubrimiento: micro-cóncava + cuchilla tipo comma.
Rango de peso húmedo de recubrimiento: 10–150 g/m².
Horno de secado: 6 zonas × 4000 mm = 24 000 mm total; seis zonas de temperatura independientes para control preciso.
Métodos de calentamiento/secado disponibles:

• Calefacción por aceite caliente — perfiles de temperatura estables.
• Calefacción por vapor — opción eficiente en energía.
• Aire caliente — permite evaporación rápida del solvente.
• Calefacción por gas natural — opción según la energía disponible en la instalación.
• Calefacción eléctrica — opción alternativa.

Por qué elegir esta solución
El sistema está diseñado para ofrecer conductividad uniforme, adhesión fiable durante el procesado posterior (troquelado, laminado) y alta calidad superficial requerida en aplicaciones EMI exigentes como circuitos flexibles, sensores automotrices y componentes de imagen médica.

Aplicaciones

• Electrónica de consumo: películas de blindaje ultrafinas para smartphones, wearables y dispositivos flexibles.
• Electrónica automotriz: películas para cables ECU, carcasas de sensores y componentes de radar.
• Equipamiento médico: materiales conductores ancho web para revestimiento de equipos de imagen y otras necesidades de blindaje.

Calidad y fabricación
Shaanxi Beiren incorpora control de calidad en línea para monitorizar la consistencia del recubrimiento, la adhesión y los defectos superficiales. El diseño mecánico robusto y la experiencia de fabricación aseguran fiabilidad y reproducibilidad de la producción.

Especificaciones técnicas

• Material base (primario): PET 50–100 μm
• Material base (secundario): PET 15–100 μm
• Velocidad del equipo: hasta 60 m/min
• Anchos de recubrimiento: 1350 mm / 1650 mm / 1950 mm
• Diámetro máximo de desenrollo: Φ800 mm
• Diámetro máximo de enrollado: Φ800 mm
• Método de recubrimiento: micro-cóncava + cuchilla Comma
• Rango de peso húmedo: 10–150 g/m²
• Configuración del horno: 6 zonas × 4000 mm = 24 000 mm total
• Opciones de calentamiento: aceite caliente / vapor / aire caliente / gas natural / eléctrico
