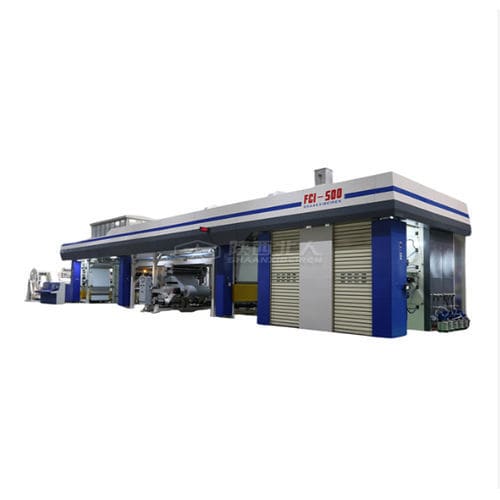

Prensa flexográfica con tambor central

de 4 coloresde 6 coloresde 8 colores

Resumen
La máquina de impresión flexográfica Satellite de Shaanxi Beiren Printing Machinery Co., Ltd. es una prensa CI (impresión de impresión central) diseñada para impresión de alta precisión en embalaje flexible y etiquetas. La configuración CI mantiene la lámina contra un tambor central de gran diámetro para minimizar el movimiento del web y los errores de registro habituales en prensas inline. Es adecuada para películas multicapa, sustratos sensibles al calor y sleeves retráctiles.

Datos clave del producto

• Tipo: máquina de impresión flexográfica Satellite
• Ancho de impresión: 390 mm - 800 mm
• Materiales de impresión: película fina, no tejida, papel
• Industrias objetivo: embalaje flexible, impresión de etiquetas
• Velocidad máxima: 500 m/min
• Configuraciones de color: 4, 6, 8, 10 colores

Rendimiento y precisión
El diseño CI mantiene la tensión del web estable y el control de temperatura del tambor, logrando un registro color a color de ±0.1 mm a velocidades de hasta 500 m/min. El soporte central minimiza el estiramiento y desgarro en sustratos sensibles como LDPE, BOPP y películas transpirables.

Aplicaciones

• Embalaje flexible: películas multicapa para bolsas stand-up, bolsas para alimentos congelados y envoltorios de snacks.
• Higiene y cuidado personal: películas ultrafinas transpirables (12–15 µm) para pañales y productos sanitarios donde la integridad del sustrato es crítica.
• Etiquetas y sleeves retráctiles: impresión en reverso sobre PVC, PETG y OPS con alta cobertura de tinta y control consistente durante el contracción.

Ingeniería y tecnología de accionamiento
La máquina cuenta con un tambor de impresión central de doble pared controlado en temperatura y mecanizado con tolerancias micrométricas (TIR < 0.01 mm). Sistemas servo direct-drive sin engranajes proporcionan accionamientos independientes por cada cilindro, eliminando holguras y permitiendo longitudes de repetición flexibles.

Gestión de tinta y secado
Las unidades doctor blade de cámara cerrada en fibra de carbono aseguran una transferencia de tinta constante para tintas a base de solvente, agua y UV. Los túneles de secado por aire caliente de alta velocidad y los secados intercalares mejoran la eficiencia de curado y permiten el uso de sistemas a base de agua a alta velocidad.

Fabricación, calidad y fiabilidad
Fabricada por Shaanxi Beiren Printing Machinery Co., Ltd. en una planta de ensamblaje de 30.000 m² con más de 60 años de experiencia, la máquina está diseñada para operación continua; con mantenimiento adecuado la vida útil del tambor central supera los 20 años.

Control de calidad riguroso

• Verificación del ovalamiento del tambor central (< 0.010 mm)
• Pruebas dinámicas de registro a velocidad máxima
• Análisis de vibraciones para la rigidez del bastidor
• Controles de eficiencia de secado y retención de solventes
• Validación de la velocidad de cambio de trabajo

Beneficios operativos

• Cambios de trabajo más rápidos mediante tecnología de manguitos y auto-registro (ej.: menos de 15 minutos para trabajos de 8 colores).
• Eficiencia energética mejorada mediante secado integrado con recuperación de calor y reducción de emisiones de COV.
• Menos desperdicio de material y mayor flexibilidad de producción gracias a los accionamientos servo sin engranajes y el registro preciso.

Especificaciones técnicas

• Tipo de máquina: sistema de impresión flexográfica Satellite
• Ancho de impresión: 390 mm - 800 mm
• Velocidad máxima: 500 m/min
• Configuraciones de color: 4, 6, 8 o 10 colores
• Materiales de impresión: película fina, no tejida, papel
• Precisión de registro: ±0.1 mm
• Industrias objetivo: embalaje flexible, impresión de etiquetas
• TIR tambor central: < 0.01 mm
• Control de temperatura: tambor doble pared con enfriador/calefactor, aprox. 30–35 °C
• Sistema de accionamiento: servo direct-drive sin engranajes, accionamientos independientes por cilindro
• Doctor blade: sistema de cámara cerrada en fibra de carbono
• Manejo de sustratos: diseñado para minimizar estiramiento/desgarro en películas ultrafinas y sensibles al calor
