Sistema de alineación mecánico ER-MNS-04C

de mandriladode antenapara I+D

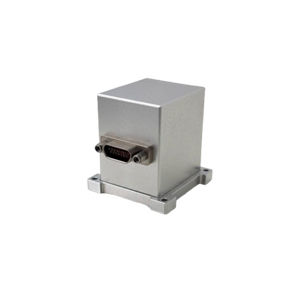

Mini buscador MEMS del Norte para la máquina Heading Introducción El buscador de norte MEMS ER-MNS-04C adopta la última tecnología de giroscopios MEMS, superando las limitaciones de volumen y rendimiento de los equipos direccionales tradicionales, comprimiendo el volumen hasta el extremo, cumpliendo los requisitos de funcionamiento integrado, y puede incrustarse fácilmente en diversos dispositivos pequeños o sistemas complejos. Al detectar el componente horizontal de la velocidad angular de rotación de la Tierra, se puede medir la dirección norte real sin depender de un punto de referencia externo, lo que proporciona un punto de referencia de acimut de alta precisión para entornos complejos. Características técnicas 1.Adopta la última tecnología de giroscopio MEMS, con la máxima compresión de volumen, el tamaño es de 40×40×42 (con carcasa)/27×26×34 (tabla interior); 2.Adopta la última tecnología de medición inercial de tres ejes MEMS gyro, tres ejes MEMS más medidor strapdown; 3.Diseño de estado sólido completo, mesa interior incorporada, excelente resistencia a impactos y vibraciones, y resistente a entornos difíciles; 4.Diseño modular, OEM está disponible, la mesa interior adopta el diseño de trípode chino, y tiene una alta fiabilidad; 5.Tiene la función de auto-búsqueda del norte y no se ve afectado por los campos magnéticos; Aplicaciones Orientación de túneles y calibración de ejes Control de dirección y trayectoria para seguimiento y cartografía de tuberías de ingeniería subterránea Control de trazado y calibración de acimut para equipos de perforación subterránea Localización del norte en topografía/exploración con instrumentos geológicos Alineación inicial Orientación y seguimiento de antenas de satélite y sistemas de seguimiento de objetivos Medición y control de actitud de plataformas de precisión
