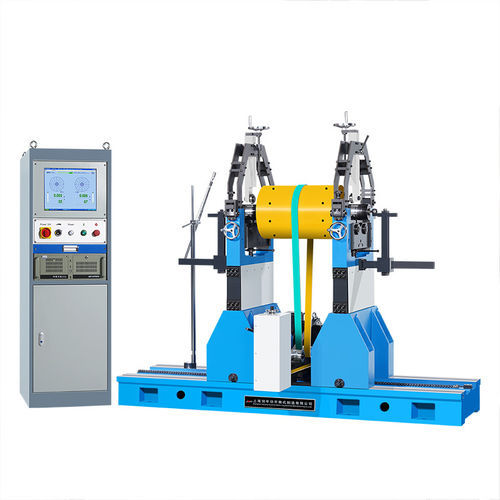

Máquina equilibradora horizontal PHQ-15000H

estáticodinámicomanual

Aplicación Utilizada para la corrección del desequilibrio de piezas rotativas como diversos rotores de motores grandes y medianos, impulsores, cigüeñales, rodillos y ejes, etc. Características Esta máquina adopta el sistema de medición electrónica Jianping, con varios métodos de medición, equilibrado dinámico y estático, los modos de rodamiento son hasta 10 tipos, la adición y eliminación de peso, la rotación CW y CCW se pueden personalizar de manera flexible. Adopta múltiples combinaciones de coeficientes de calibración, ajusta automáticamente la sensibilidad del sistema, y cambia sin saltos, doble filtrado de software y hardware, compresión de datos, la medición es más estable. Aplicable a grandes piezas Datos técnicos de un vistazo - PHQ-10000H - PHQ-15000H - PHQ-20000H Masa máxima de la pieza (kg) - 10000 - 15000 - 20000 Diámetro máximo de la pieza (mm) - Φ2400 - Φ2800 - Φ2800 Distancia entre dos rodamientos de soporte (mm) - 750~4600 - 750~5600 - 750~5600 Rango de diámetro del eje de la pieza (mm) - Φ 60~400 - Φ60~400 - Φ60~400 Rango de diámetro de la correa de transmisión (mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100mm (r/min) - 795,1853 Potencia del motor (kw) - 18.5 - 22 - 30 Longitud de la cama (mm) - 2500 Cantidad mínima de desequilibrio residual alcanzable (emar) - ≤0.5g· mm/kg 1) Regulación de velocidad continua 2) Conversión de frecuencia 3) Puede agregar a 75-180 4) Puede agregar a 120-240 5) Puede agregar a 75-140 - Aplicación: Corrección del desequilibrio para rotores grandes y medianos, impulsores, cigüeñales, rodillos, ejes - Sistema de medición: Electrónica Jianping, equilibrado dinámico/estático, hasta 10 modos de rodamiento - Personalizable: Adición/eliminación de peso, rotación CW/CCW, combinaciones de coeficientes de calibración - Sistema: Ajuste automático de sensibilidad, doble filtrado, compresión de datos - Masa máxima de la pieza: 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - Diámetro máximo de la pieza: Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - Distancia entre dos rodamientos de soporte: 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - Rango de diámetro del eje: Φ60~400mm - Rango de diámetro de la correa de transmisión: Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - Velocidad de rotación (correa de 100mm): 795, 1853 r/min - Potencia del motor: 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - Longitud de la cama: 2500mm - Desequilibrio residual mínimo alcanzable: ≤0.5g·mm/kg
