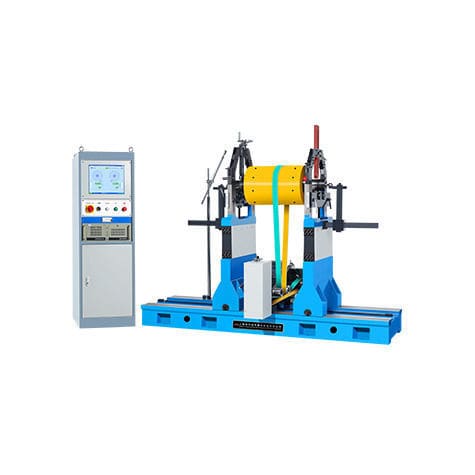

Máquina equilibradora horizontal PHQ series

con cojinetes rígidosmanualpara soplador

AplicaciónSe utiliza para la corrección del desequilibrio de piezas de trabajo giratorias, tales como varios rotores de motor de tamaño grande y mediano, impulsores, cigüeñales, rodillos y ejes, etc.CaracterísticaEsta máquina adopta el sistema de medición electrónica de Jianping, con varios métodos de medición, equilibrio dinámico y estático, los modos de rodamiento son de hasta 10 tipos, adición y eliminación de peso, rotación CW y CCW se puede personalizar de forma flexible. Adopta múltiples combinaciones de coeficientes de calibración, ajusta automáticamente la sensibilidad del sistema, y se desplaza sin saltos, software y hardware de doble filtrado, compresión de datos, la medición es más estable.Aplicable a pequeñas piezas de trabajoDatos técnicos de un vistazoPHQ-1.6/5PHQ-1.6A/5APHQ-G5PHA-5PHQ-16AMax Masa de la pieza de trabajo(kg)1.6/51.6/55516Diámetro máximo de la pieza de trabajo (mm)Φ300Φ300400Φ300Distancia entre dos cojinetes de apoyo (mm)15~50015~50015~50015~50015~500Ámbito del diámetro diario de la pieza de trabajo (mm)Φ 3~40(120°)Φ 3~40Φ 3~40Φ 3~40Φ 3~40Φ 3~40Alcance del Diámetro de la Correa Motriz (mm)Φ20~85Φ15~150Φ20~85Φ15~150Φ15~150Velocidad de Rotación cuando el Diámetro de la Correa Motriz es de 100mm (r/min) ~14701)~14701)~14701)0~20001)~14701)Potencia del Motor (kw)0.2DC0.2DC0.2DC0.2DC0.2DCMin Cantidad de desequilibrio residual alcanzable (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.15g- mm/kgAplicable a piezas de trabajo medianasDatos técnicos resumidosPHQ-50PHQ-160HPHQ-160ZPHQ-C160HPHQ-300HPHQ-500HMasa máxima de la pieza de trabajo(kg)50160160160300500Diámetro máximo de la pieza de trabajo (mm)Φ700Φ1000Φ300400Φ1220Φ1500Distancia entre dos cojinetes de apoyo (mm)80~700130~1270130~1270130~1270130~1270Ámbito del diámetro de la pieza de trabajo (mm)Φ 15~755)Φ 15~753)Φ200-300Φ200Φ 15~753)Φ 15~753)Alcance del diámetro de la correa de transmisión (mm)Φ18~200Φmax400Φmax300Φmax400Φmax500Φmax600Velocidad de rotación cuando el diámetro de la correa de transmisión es de 100mm (r/min) 700,10501)~117675001)756,11761)~1176~1176Potencia del motor (kw)0.752)1.52)42)1.52)1.52)2.22)Longitud de la cama (mm)150015001500Min Cantidad de desequilibrio residual alcanzable (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kgAplicable a piezas grandesDatos técnicos de un vistazoPHQ-1000HPHQ-2000HPHQ-3000HPHQ-5000Masa máxima de la pieza de trabajo(kg)1000200030005000Diámetro máximo de la pieza de trabajo (mm)Φ1600Φ1800Φ2100Φ2400Distancia entre dos cojinetes de apoyo (mm)160~1780160~1780160~2280500~2200Ámbito del diámetro diario de la Pieza (mm)Φ25~1204)Φ25~1204)Φ25~1204)Φ40~380Diámetro Alcance de la Correa Motriz (mm)Φ40~700Φ40~800Φ40~900Φ50~1000Velocidad de Rotación cuando el Diámetro de la Correa Motriz es de 100mm (r/min) 795,19181)795,9861)795,13151)795,18531)Potencia del motor (kw)42)5.52)7.52)152)Longitud de la bancada (mm)2000200025002500Min Cantidad de desequilibrio residual alcanzable (emar)≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.25g- mm/kgAplicable a piezas de gran tamañoDatos técnicos de un vistazoPHQ-10000HPHQ-15000HPHQ-20000HMasa máxima de la pieza de trabajo(kg)100001500020000Diámetro máximo de la pieza de trabajo (mm)Φ2400Φ2800Φ2800Distancia entre dos cojinetes de apoyo (mm)750~4600750~5600750~5600Diámetro de la revista Alcance de la Pieza (mm)Φ 60~400Φ60~400Φ60~400Diámetro Alcance de la Correa Motriz (mm)Φ50~1000Φ50~1300Φ50~1300Velocidad de Rotación cuando el Diámetro de la Correa Motriz es de 100mm (r/min) 795,18531)795,18531)795,18531)Potencia del motor (kw)18.52)222)302)Longitud de la cama (mm)250025002500Min Cantidad de desequilibrio residual alcanzable (emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0.5g- mm/kg1) Regulación continua de la velocidad2) Conversión de frecuencia3) Puede añadirse a 75-1804) Puede añadirse a 120-2405) Puede añadirse a 75-140Sistema electrónico de mediciónEquilibrado dinámico y estáticoHasta 10 modos de rodamientoGiro CW y CCW personalizableMúltiples combinaciones de coeficientes de calibraciónAjuste automático de la sensibilidad del sistemaFiltrado dual de software y hardwareCompresión de datos para una medición estableAplicable a piezas de trabajo pequeñas, medianas, grandes y enormes
