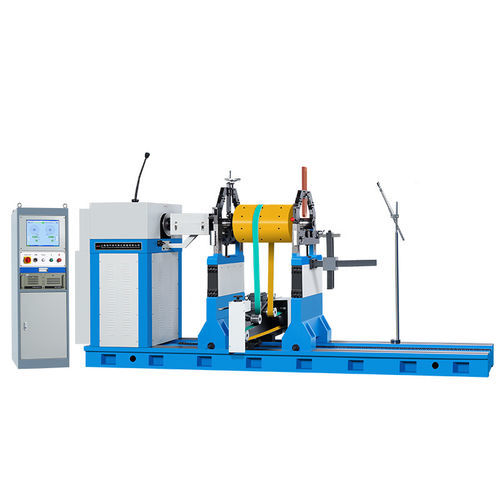

Máquina equilibradora horizontal PHS-3000H

con cojinetes rígidosmanualpara soplador

AplicaciónEsta máquina se utiliza ampliamente en la detección del desequilibrio de las piezas mecánicas giratorias de los motores de tamaño medio, rodillos de goma, bombas de agua, centrifugadoras, ventiladores, cigüeñales, etc.CaracterísticaAdopta la junta universal / correa de transmisión de doble modo de accionamiento. La transmisión por junta universal puede transmitir más potencia y funcionar más suavemente. La transmisión por correa asegura la calidad de equilibrado y la precisión de la pieza de trabajo, y tiene las características de carga y descarga conveniente, rápida puesta en marcha y alta eficiencia de trabajo.Aplicable a piezas de trabajo medianasDatos técnicos de un vistazoPHS-1000HPHS-2000HPHS-3000HPHS-5000Alcance de la masa de la pieza de trabajo(kg)1000200030005000Diámetro máximo de la pieza de trabajo(mm)Φ1600Φ1900Φ2100Φ2400Distancia entre dos cojinetes de apoyo(mm)Mín 60Mín 60Mín 60Mín 320Diámetro del cojinete Alcance de la Pieza de Trabajo(mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Distancia Máxima entre la Brida Motriz y el Soporte Derecho del Rodamiento (mm)1600190019002500Velocidad de Rotación del Eje Principal(r/min)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Potencia del motor (kw)41)7.51)7.51)151)Par de torsión del eje de la junta universal(N-m)2503007001250Longitud de la bancada (mm)2500300030004000Mínima cantidad de desequilibrio residual alcanzable(emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0,5g- mm/kg≤0,5g- mm/kg≤0.5g- mm/kg1) Conversión de frecuencia2) Se puede añadir a 75-1803) Se puede añadir a 120~2404) Regulación de velocidad continuaModo de accionamiento dual: junta universal y transmisión por correaAlta calidad y precisión de equilibradoCómoda carga/descargaRápida puesta en marchaAlta eficiencia de trabajoAplicable a motores de tamaño medio, rodillos de goma, bombas de agua, centrifugadoras, ventiladores, cigüeñalesEspecificaciones técnicasAlcance de masa de la pieza de trabajo: hasta 5000 kgDiámetro máximo de la pieza de trabajo: hasta Φ2400 mmDistancia entre dos rodamientos de apoyo: Mínimo 60 mm (Mínimo 320 mm para PHS-5000)Alcance del diámetro del Journal: Φ25~120 mm (Φ40~380 mm para PHS-5000)Distancia máxima entre la brida motriz y el soporte del cojinete derecho: hasta 2500 mmVelocidad de rotación: hasta 1095 r/min (varía según el modelo)Potencia del motor: hasta 15 kWPar del eje de la junta universal: hasta 1250 N-mLongitud de la bancada: hasta 4000 mmCantidad de desequilibrio residual mínima alcanzable: ≤0,5g- mm/kg
