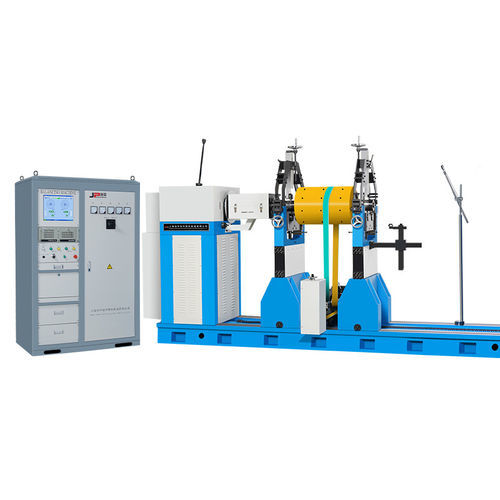

Máquina equilibradora horizontal PHS-10000H

con cojinetes rígidosmanualpara volante de inercia

Aplicación Esta máquina se utiliza ampliamente en la detección de desequilibrio de piezas mecánicas rotativas de motores de gran tamaño, rodillos de goma, bombas de agua, centrifugadoras, ventiladores, cigüeñales, etc. Características Adopta el modo de doble transmisión por junta universal/correa. La transmisión por junta universal puede transmitir más potencia y funcionar de manera más suave. La transmisión por correa asegura la calidad y precisión del equilibrado de la pieza, y tiene las características de carga y descarga convenientes, arranque rápido y alta eficiencia de trabajo. Aplicable a piezas grandes Datos técnicos de un vistazo PHS-10000H PHS-15000H PHS-20000H PHS-30000 Rango de masa de la pieza (kg) 10000 15000 20000 30000 Diámetro máximo de la pieza (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distancia entre dos soportes de rodamiento (mm) Min 320 Min 450 Min 600 Min 600 Rango de diámetro del eje de la pieza (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distancia máxima entre la brida de transmisión y el soporte de rodamiento derecho (mm) 4000 4200 5200 6000 Velocidad de rotación del eje principal (r/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Potencia del motor (kw) 22 30 55 75 Par de torsión del eje de junta universal (N·m) 2250 2250 5000 7800 Longitud de la cama (mm) 5500 6000 7000 8000 Cantidad mínima de desequilibrio residual alcanzable (emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg Aplicable a piezas enormes Datos técnicos de un vistazo PHS-50000 PHS-80000 PHS-100000 Rango de masa de la pieza (kg) 50000 80000 100000 Diámetro máximo de la pieza (mm) Φ3600 Φ4000 Φ4200 Distancia entre dos soportes de rodamiento (mm) Min 600 Min 600 Min 600 Rango de diámetro del eje de la pieza (mm) Φ80~560 Φ80~560 Φ100~650 Distancia máxima entre la brida de transmisión y el soporte de rodamiento derecho (mm) 7000 7500 9500 Velocidad de rotación del eje principal (r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Potencia del motor (kw) 110 160 200 Par de torsión del eje de junta universal (N·m) 10000 15000 18000 Longitud de la cama (mm) 9000 10000 12000 Cantidad mínima de desequilibrio residual alcanzable (emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) Conversión de frecuencia 2) Puede agregar a 75-180 3) Puede agregar a 120~240 4) Regulación de velocidad continua - Aplicación: Detección de desequilibrio para piezas rotativas grandes - Modo de doble transmisión: Junta universal y correa - Alta transmisión de potencia y operación suave - Alta calidad y precisión de equilibrado - Carga/descarga conveniente, arranque rápido, alta eficiencia - Aplicable para piezas grandes y enormes
