Conector de datos
de alimentación eléctricade cable a cablede bloqueo

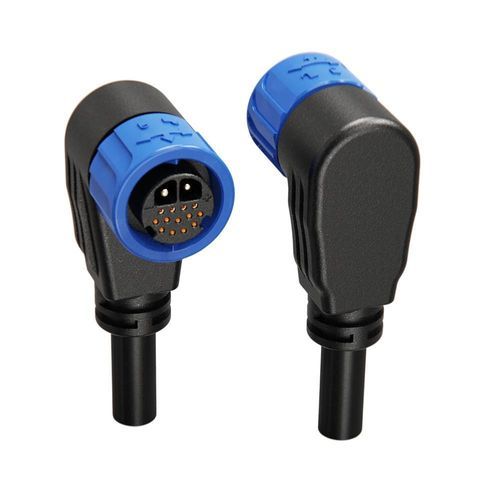

Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 2
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 3
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 4
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 5
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 6
Conector de datos - Shenzhen Jnicon Technology Co., Ltd. - de alimentación eléctrica / de cable a cable / de bloqueo - imagen - 7
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de datos, de alimentación eléctrica
Formato
de cable a cable
Tipo de conexión
de bloqueo, push-to-lock
Dimensiones
M23
Características eléctricas
8 pines, 15 pines, 6 pines
Material
de plástico, de cobre, chapado en oro
Tipo de protección
IP67, IP69K
Otras características
resistente al agua, antipropagación de fuego, con prensaestopas
Corriente primaria

5 A, 15 A, 20 A, 50 A

Tensión

60 V, 125 V, 300 V

Temperatura de funcionamiento

Máx.: 105 °C
(221 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Descripción del producto
  • Diseño 15 pines de alta densidad – 2 contactos de potencia (20A, φ2.4mm) y 13 contactos de señal (5A, φ1.0mm) en una carcasa M23 compacta para instalaciones con espacio limitado.
  • Mecanismo de cierre push-lock – Conector autorre-cerrable sin herramientas para un acoplamiento/desacoplamiento rápido y conexiones estables bajo vibración.
  • Estanqueidad IP67 – Diseño totalmente sellado contra polvo e inmersión temporal (IP67).
  • Compatibilidad de cable flexible – Soporta cables de 0.3mm²–6mm² (24–9 AWG), diámetro máximo φ16mm.
  • Integridad de señal y seguridad – Contactos de aleación de cobre con baño de oro/plata; carcasa con clasificación UL94 V-0.


Especificaciones del producto
  • Configuración de pines: 15 pines (2 potencia + 13 señal).
  • Clasificación de corriente: 20A (contactos de potencia φ2.4mm) + 5A (contactos de señal φ1.0mm).
  • Clasificación de tensión: típicamente 125V (potencia) + 60V (señal); depende de la variante.
  • Tensión de resistencia: hasta 3000V (según variante).
  • Rango de cable: 0.3mm²–6mm² (24–9 AWG); diámetro máximo φ16mm.
  • Nivel de protección: IP67; IP69K disponible bajo pedido.


Características técnicas
  • Serie: familia M23.
  • Material de contacto: aleación de cobre con recubrimiento en oro o plata para resistencia a la corrosión y mejor conductividad.
  • Opciones de número de pines: 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Modo de conexión: push-lock (autobloqueo, sin herramientas).
  • Resistencia al fuego: carcasa UL94 V-0.
  • Temperatura de funcionamiento: -40°C a 105°C (algunas variantes hasta 125°C).
  • Durabilidad de acoplamiento: ≥500 ciclos de conexión.
  • Ejemplos de cables admitidos: 0.3mm²–6mm² (24–9 AWG).
  • Diámetro máximo de cable: φ16mm.
  • Certificaciones disponibles: ISO9001, CE, UL, RoHS, TUV (según aplicación).
  • Personalizaciones: IP69K, recubrimientos alternativos o prensaestopas personalizados.


Aplicaciones típicas
  • Sensores y actuadores industriales.
  • Transmisión de datos en automatización y sistemas de control.
  • Robótica y control de movimiento.
  • Equipos exteriores y de lavado que requieren conexiones estancas.


Pedido y fabricación
  • Fabricado en instalaciones certificadas ISO9001 con trazabilidad por lote.
  • Contacte con el proveedor para muestras, fichas técnicas y opciones de personalización (IP69K, prensaestopas, recubrimientos alternativos).
