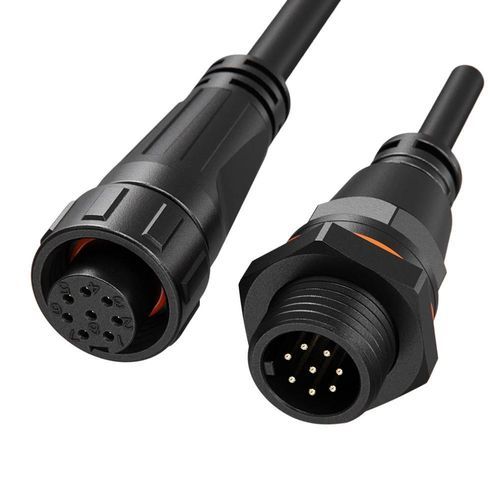

Conector de datos

con dispositivo de bloqueo mediante tornilloM162+4 pines

Resumen del producto
Conector de señal estanco 8 pines 5A con bloqueo por tornillo e índice de protección IP68. Disponible en versión instalable en campo o moldeada con cable. Optimizado para máxima densidad de señal en formato M16, proporcionando protección mecánica y ambiental para instalaciones de sensores en entornos exteriores e industriales.

Características clave

• Densidad de 8 pines – 8 pines de señal con capacidad 5A/60V y contactos Φ1.0 mm para maximizar conexiones en un espacio M16 compacto.
• Mecanismo de cierre por tornillo – Acoplamiento roscado para un emparejamiento seguro y resistente a las vibraciones.
• IP68 resistente al agua – Sellado completo contra polvo y agua, apto para exteriores y condiciones adversas.
• Aplicaciones versátiles – Indicado para redes de sensores, encoders, fieldbus y conexiones de control.
• Opciones de montaje – Disponible instalable en campo o moldeado con cable según necesidad.
• Certificaciones globales – Producción bajo ISO9001 y certificaciones CE, UL, RoHS con TUV opcional.

Especificaciones (vista tabla)
Detalles del producto | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Número de pines | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diámetro contacto X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corriente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensión nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensión de ruptura | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Sección de cable | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Rango de diámetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nivel de protección | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexión | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo | Bloqueo por tornillo
Resistencia a la combustión | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de funcionamiento | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificación | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Aplicaciones y ventajas

• Diseñado para redes de sensores y sistemas fieldbus que requieren conexiones de señal compactas y fiables.
• El acoplamiento con cierre por tornillo ofrece emparejado resistente a las vibraciones para entornos industriales.
• El sellado IP68 y la amplia temperatura de operación lo hacen apto para instalaciones exteriores y condiciones severas.
• Carcasa retardante de llama (UL94-V0) y alta durabilidad en ciclos de conexión reducen mantenimiento y reemplazos.

Especificaciones técnicas

• Familia de modelos: M16
• Cuenta de pines (típica para este SKU): 8 pines
• Diámetro del contacto: Φ1.0 mm
• Corriente nominal: 5A (por contacto de señal)
• Tensión nominal: 60V
• Tensión de aislamiento: 500V
• Compatibilidad sección de cable: 0.3mm²–0.5mm² (24–20 AWG)
• Diámetro exterior máximo del cable: MAX φ3.6 mm
• Protección de ingesta: IP68
• Método de conexión: Bloqueo por tornillo (acoplamiento roscado)
• Clasificación de inflamabilidad: UL94-V0
• Rango de temperatura de funcionamiento: -40°C a 105°C
• Certificaciones: ISO9001, CE, UL, RoHS (certificación de fábrica UL/TUV disponible)
