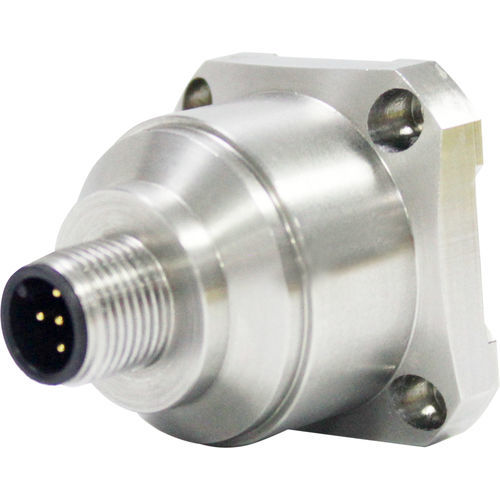

Acelerómetro de 3 ejes AKF390

de cuarzocapacitivoMEMS

Descripción del producto
El AKF390 es un acelerómetro capacitivo MEMS triaxial con salida de tensión analógica (0–5 V). Diseñado para mediciones industriales de vibración e impacto, integra un chip MEMS de silicio, un ASIC de baja potencia para el acondicionamiento de la señal, un microcontrolador para valores de compensación y un sensor de temperatura. Calibrado en fábrica, el AKF390 ofrece estabilidad de cero, bajo consumo y buen comportamiento ambiental con protección IP67 y conector M12 industrial.

Características clave

• Ejes de medida: X, Y, Z (triaxial)
• Salida: 0–5 V analógica
• Rangos seleccionables: ±2, ±4, ±8, ±10, ±20, ±40 g
• Sensibilidades: de 1250 mV/g (±2 g) a 62,5 mV/g (±40 g)
• Respuesta en frecuencia: típ. 500 Hz; ancho de banda (3 dB) hasta 1000 Hz
• Temperatura de funcionamiento: -40 °C a +85 °C
• Alimentación: 9–36 VDC; consumo < 60 mA @ 12 VDC
• Resistencia a impactos y tiempo de recuperación adecuados para ensayos de choque
• Protección de ingreso: IP67; conector: M12 estándar industrial

Aplicaciones

• Monitoreo de rodillos compactadores
• Monitoreo estructural de puentes
• Monitoreo de sistemas de tráfico, análisis del terraplén y detección de fallos en trenes de alta velocidad

Parámetros técnicos

• Modelo: AKF390
• Tipo: acelerómetro capacitivo MEMS triaxial, salida de tensión analógica
• Rangos: ±2 / ±4 / ±8 / ±10 / ±20 / ±40 g
• Ejemplos de sensibilidad: 1250 / 625 / 312,5 / 250 / 125 / 62,5 mV/g
• Resolución (1 Hz): < 1 mg (todas las bandas)
• No linealidad: típ. < 0,5–1 % FS según rango
• Densidad de ruido: 21–86,6 μg/√Hz según rango
• Resistencia a choques: especificada en la hoja; recuperación < 1 ms según prueba definida
• Confiabilidad: MIL‑HDBK‑217, Grado 2

Dimensiones

• Caja: 34,3 × 34,3 × 38,5 mm
• Tamaño de instalación: 25,5 × 25,5 × 1,5 mm
• Montaje: 4 × tornillos M3
• Base magnética: 34,23 × 34,23 × 8,1 mm; placa adaptadora en L: 36 × 44 × 15 mm
• Peso: sensor 82 g; base magnética 48 g; placa 20 g
