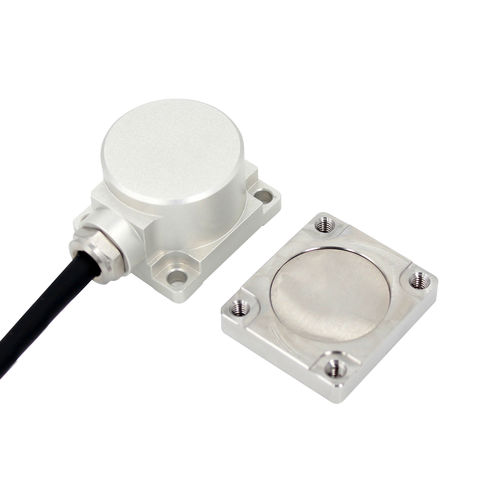

Acelerómetro triaxial AKM398

capacitivoMEMSanalógico

Resumen del producto
El AKM398 es un sensor de vibración MEMS triaxial diseñado para mediciones industriales de vibración e impacto. El sensor integra un chip MEMS capacitivo de silicio monocristalino, un ASIC de baja potencia para acondicionamiento de señal, un microcontrolador que almacena datos de calibración/compensación y un sensor de temperatura integrado. El dispositivo ofrece salida de corriente analógica (4–20 mA), calibración de fábrica, restablecimiento de alimentación en estado sólido y protección contra sobretensiones para asegurar señales estables y fiables en entornos exigentes.

Características clave

• Medición triaxial (X, Y, Z)
• Salida de corriente analógica: 4–20 mA
• Tensión de alimentación: 9–36 VCC
• Alta resistencia a choques/impactos con recuperación rápida
• Bajo consumo (<60 mA @ 12 VCC)
• Protección IP67
• Carcasa de aluminio de grado aeroespacial
• Calibrado en fábrica con cero y sensibilidad estables

Ámbitos de aplicación

• Registro de choques, monitorización de fatiga y predicción de vida
• Monitorización de aerogeneradores
• Monitorización de infraestructuras ferroviarias y de tráfico, análisis de subrasantes, detección de fallos en trenes de alta velocidad
• Grandes máquinas y motores rotativos
• Monitorización de vibraciones de baja frecuencia y sistemas automáticos de control
• Monitorización de vibraciones en equipos médicos
• Monitorización de puentes y salud estructural
• Aplicaciones en automoción: ensayos y validación
• Supervisión de rodillos y equipos rotativos

Parámetros técnicos
AKM398 — PARÁMETRO — UNIDAD
Rangos de medida — ±2, ±4, ±8, ±10, ±20, ±40 — g
Calibración de desviación — <1 — mg
Ejes de medida — X, Y, Z — Eje
Repetibilidad encendido/apagado — <2 — mg (max)
Sensibilidad (±10%) — 4, 2, 1, 0.8, 0.4, 0.2 — mA/g (según rango)
Coeficiente de temperatura de la desviación — 0.01 / 0.05 — %/°C (varía por rango)
Resolución / Umbral (@1 Hz) — <1 — mg (max)
No linealidad — <0.5 / <0.8 / <1 — % FS (max, varía por rango)
Frecuencia de respuesta — 500 — Hz
Ancho de banda (3 dB) — 1000 — Hz
Sensibilidad cruzada — 1 / 2 — % (según rango)
Proporción de sensibilidad a vibraciones laterales — 1 / 2 / 5 — % (según rango)
Frecuencia de resonancia — 2.4 / 5.5 — kHz (según rango)
Densidad de ruido — 21 / 86.6 — μg/√Hz (según rango)
Salida 0 g (típica) — 12 mA (offset <0.005 ~ <0.003 mA según rango)
Corriente de salida — 4–20 mA
Fiabilidad — MIL-HDBK-217, Clase II
Resistencia a impactos — 100 g @ 11 ms, triaxial (semi-senoidal)
Tiempo de recuperación — <1 ms (1000 g, 1/2 sin 1 ms, impacto en eje i)
Tolerancia a vibraciones ambientales — 20 g RMS, 20–2000 Hz (ruido aleatorio, 30 min por eje)
Entrada (VDD - VSS) — 9–36 VCC
Consumo en funcionamiento — <60 mA @ 12 VCC
Protección — IP67
Material — Carcasa de aluminio aeroespacial
Peso — Peso neto ≤116 g; base magnética ≤50 g
Dimensiones — Producto: L36 × W32 × H24 mm; Base magnética: L36 × W32 × H7 mm

Dimensiones y montaje

• Tamaño de carcasa: L36 × W32 × H24 mm
• Tamaño de instalación: L29 × W25 × H4 mm
• Tornillería de montaje: 4 × M4

Características / especificaciones

• Modelo: AKM398
• Ejes de medida: X, Y, Z (triaxial)
• Rangos disponibles: ±2, ±4, ±8, ±10, ±20, ±40 g
• Salida: 4–20 mA analógica
• Salida 0 g típica: 12 mA (offset <0.005–0.003 mA según rango)
• Sensibilidad (típ., ±10%): 4 / 2 / 1 / 0.8 / 0.4 / 0.2 mA/g
• Ancho de banda: hasta 1000 Hz (3 dB); Frec. de respuesta: 500 Hz
• Densidad de ruido: 21 o 86.6 μg/√Hz (dependiendo del rango)
• No linealidad y sensibilidad cruzada dentro de límites especificados
• Resistencia a impactos y recuperación rápida para entornos severos
• Temperatura de operación: -40 °C a +85 °C; Almacenamiento: -40 °C a +85 °C
• Alimentación: 9–36 VCC; Corriente de operación <60 mA @ 12 VCC
• Protección: IP67; Material carcasa: aluminio aeroespacial
• Fiabilidad: MIL-HDBK-217, Clase II
• Peso y montaje según especificado arriba
