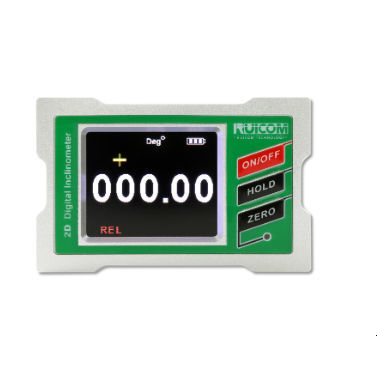

Inclinómetro 2 ejes GDS4 series

1 ejeUSBcon compensación de temperatura

Introducción del producto
La serie GDS4 es un instrumento de nivel electrónico de alta precisión desarrollado por RUICOM Technology para el control y la medición de ángulos en aplicaciones industriales. Su núcleo integra un sistema de control micromecánico y una unidad de medición de doble núcleo, permitiendo compensación en tiempo real en el eje X mediante el eje Y durante la medición. Combinado con algoritmos de compensación cruzada y compensación de temperatura, el dispositivo aplica cálculos micro-mecánicos electrónicos para asegurar la estabilidad y repetibilidad de la medición a largo plazo.

Características clave

• Precisión: 0,05°
• Resolución angular: 0,01°
• Temperatura de funcionamiento: -10 ℃ a +70 ℃
• Rango: eje único ±180°, doble eje ±90°
• Medición absoluta/relativa

Parámetros de rendimiento (tabla)

• Modelos: GDS41180 (eje único), GDS4290 (doble eje)
• Eje de medida: GDS41180 — Eje único; GDS4290 — Doble eje
• Rango de medida angular: GDS41180 — ±180°; GDS4290 — ±90°
• Precisión de medida angular: 0,05° (rango completo)
• Resolución de medida angular: 0,01°
• Rango mm/m: ±999,9 mm/m
• Precisión mm/m: 0,9 mm/m (rango completo)
• Resolución mm/m: 0,1 mm/m
• Área visible LCD: 40 × 32 mm
• Temperatura de trabajo: -10 ~ +70 ℃
• Humedad de trabajo: hasta 85 %HR
• Alimentación: batería de litio recargable 3,7 V
• Tiempo de carga ideal: ~3 h
• Tiempo de funcionamiento continuo: ~8 h (±0,5 h)
• Salida de datos: USB
• Anti-vibración: 10 g @ 11 ms, 3 ejes (semisinusoide)
• Resistencia a impactos: 10 grms, 10–100 Hz
• Grado de protección: IP54
• Material: aluminio metálico
• Tamaño: 83 × 19 × 53 mm
• Peso: ≤140 g

Características / Especificaciones técnicas

• Serie: GDS4
• Modelos disponibles: GDS41180 (eje único ±180°), GDS4290 (doble eje ±90°)
• Precisión angular en todo el rango: 0,05°
• Resolución angular: 0,01°
• Rango mm/m y precisión: ±999,9 mm/m; precisión 0,9 mm/m; resolución 0,1 mm/m
• Pantalla: área visible LCD 40 × 32 mm
• Condiciones ambientales: temperatura de trabajo -10 ℃ a +70 ℃; humedad hasta 85 %HR
• Alimentación: batería recargable 3,7 V, carga ideal ~3 h, autonomía ~8 h (±0,5 h)
• Interfaces: salida de datos USB
• Resistencia mecánica: anti-vibración 10 g @ 11 ms (3 ejes), impacto 10 grms (10–100 Hz)
• Protección: IP54
• Construcción: carcasa de aluminio
• Dimensiones y peso: 83 × 19 × 53 mm; ≤140 g
