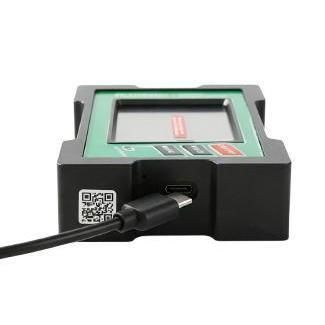

Inclinómetro 2 ejes GDS8 series

1 ejedigitalUSB

Visión general del producto
La serie GDS8 de RUICOM Technology ofrece inclinómetros digitales de alta precisión diseñados para medición de ángulos, alineación y control en entornos industriales. El equipo emplea detección micromecánica, núcleos de medición dobles y un mecanismo de compensación dinámica Y/X junto con un algoritmo de contracompensación propietario y un modelo de compensación térmica para mejorar la precisión y la estabilidad a largo plazo.

Características clave

• Modelos: GDS810 (eje único) y GDS820 (doble eje).
• Rangos angulares disponibles: ±15°, ±30°, ±45° (según variante).
• Resolución: 0,001°; precisión en todo el rango hasta <0,005° en las variantes superiores.
• Soporta tres modos de medición/visualización: ángulo (°), grados·minutos·segundos y mm/m.
• Respuesta rápida con salida de datos estable y conexión Type-C.
• Estructura de adsorción magnética para montaje lateral o inferior; carcasa de aluminio anodizado para aplicaciones industriales.
• Almacenamiento de datos integrado, pantalla LCD a 64 colores, batería recargable de 3,7 V (≈11 h de autonomía, ≈5 h de carga).
• Grado de protección IP54, resistencia a vibraciones (10g @11ms) y choques (10grms / 10–100Hz).

Especificaciones técnicas

• Eje de medición: GDS810 eje único; GDS820 doble eje.
• Rangos angulares: ±15°, ±30°, ±45° (según modelo/variante).
• Precisión angular (rango completo): GDS810: <0.005° (±15°), <0.01° (±30°), <0.03° (±45°); GDS820: <0.005° (±15°), <0.01° (±30°).
• Resolución angular: 0,001°; repetibilidad ≤0,003°.
• Ejemplos de rangos mm/m: 267 / 577 / 1035 (dependiendo de la variante); resolución mm/m: 0,02; ejemplos de precisión mm/m: 0,1 / 0,2 / 0,5.
• Temperatura de funcionamiento: -10°C a +70°C; humedad: hasta 85 % HR.
• Alimentación: batería recargable 3,7 V; tiempo de carga ≈5 h; funcionamiento continuo ≈11 h.
• Salida de datos: Type-C; software incluido: aplicación VC.
• Pantalla: LCD a todo color 64 colores, área visible L57.6 × W43.2 mm.
• Dimensiones: 109 × 77 × 27 mm; peso ≤350 g; material: aleación de aluminio anodizado; protección: IP54.

Aplicaciones

• Alineación y nivelación de maquinaria (herramientas, plantillas, prensas).
• Calibración e inspección en producción y control de calidad.
• Monitorización de la inclinación de plataformas y estructuras (construcción, plataformas industriales).
• Montajes de precisión, alineación de seguidores solares y calibraciones in situ.

Pedidos y accesorios

• Variantes disponibles: GDS810 (eje único) y GDS820 (doble eje) con opciones de rango angular y mm/m.
• Entrega estándar: dispositivo, cable Type-C, acceso al software VC y documentación básica; opcionales: soportes magnéticos, certificado de calibración, baterías de repuesto y servicios OEM o firmware personalizado — contacte con RUICOM Technology para opciones.
