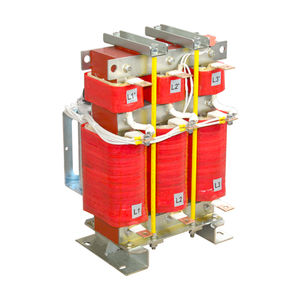

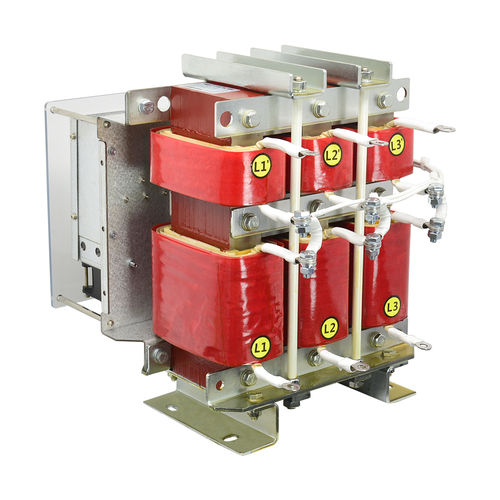

Filtro electrónico LC SKS-LCL-0062-4A5/05
paso bajopasivotrifásico

filtro electrónico LC
filtro electrónico LC
filtro electrónico LC
Añadir a mis favoritos
Añadir al comparador


Características

Ancho de banda
paso bajo
Tipo
pasivo
Otras características
trifásico, para convertidores DC DC, LC, para panel solar
Frecuencia

2,5 kHz

Tensión

400 V

Corriente primaria

62 A

Descripción

Descripción del filtro LCL: El filtro LCL se utiliza principalmente para mitigar los armónicos en el inversor de frecuencia de cuatro cuadrantes y la parte de retroalimentación del sistema de energía, para garantizar el funcionamiento normal de todo el sistema. Características del filtro LCL : Mejora de la calidad de la energía para el convertidor de alimentación activa (AIC) Alta atenuación de la frecuencia de impulsos hacia el lado de la red Resistencias de amortiguación integradas para suprimir la oscilación de la corriente Grado de protección IP00 Posibilidad de realizar modificaciones según los requisitos específicos del cliente Para refrigeración natural por aire El diseño cumple con la certificación CE Datos técnicos y condiciones de medición del filtro LCL Tensión nominal : 400 V AC (50/60 Hz) Corriente nominal : Referida a 50 °C de temperatura nominal1) Tensión de prueba: 2240 V DC, 2 s (línea/línea), 2720 V DC, 2 s (líneas/caja) Capacidad de sobrecarga : 1,5 x corriente nominal durante 3 min por hora Convertidor de entrada activo (AIC)/ Frecuencia de portadora del convertidor de frecuencia: 2 kHz ... 8 kHz Frecuencia del motor: 0 Hz ... 100 Hz Longitud del cable del motor: menos de 150 m Ruido: aprox. 72dB Categoría climática (IEC 60068-1): 25/100/21 Terminales: Bloques de terminales a prueba de dedos (16 A a 66 A) Barras colectoras para reactores AIC y reactores de línea (100 A a 400 A) Aplicación del filtro LCL: Convertidor de alimentación activa para: Ascensores, Bancos de pruebas, Centrífugas

---
