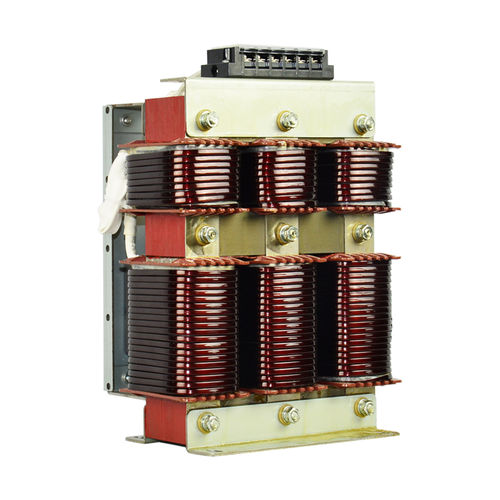

Filtro electrónico paso bajo SKS-LCL-0015-4A5/05
pasivotrifásicopara panel solar

filtro electrónico paso bajo
filtro electrónico paso bajo
filtro electrónico paso bajo
Añadir a mis favoritos
Añadir al comparador


Características

Ancho de banda
paso bajo
Tipo
pasivo
Otras características
trifásico, para panel solar
Frecuencia

50 Hz

Tensión

400 V

Corriente primaria

15 A

Descripción

Descripción del filtro LCL: El filtro LCL está diseñado para resolver el problema de la tensión armónica de la red, convirtiendo la forma de onda de la tensión PWM en una onda sinusoidal pura, reduciendo la distorsión de la red eléctrica. Asegura el buen funcionamiento de todo el sistema. El filtro LCL también tiene limitación para los armónicos de corriente. Características del filtro LCL : Mejora de la calidad de la energía para el convertidor de alimentación activa (AIC) Alta atenuación de la frecuencia de los impulsos hacia el lado de la red Resistencias de amortiguación integradas para suprimir la oscilación de la corriente Grado de protección IP00 Posibilidad de realizar modificaciones según los requisitos específicos del cliente El diseño cumple con la certificación CE Datos técnicos y condiciones de medición del filtro LCL Tensión nominal : 400 V AC (50/60 Hz) Corriente nominal : Referida a 50 °C de temperatura nominal1) Tensión de prueba: 2240 V DC, 2 s (línea/línea), 2720 V DC, 2 s (líneas/caja) Capacidad de sobrecarga : 1,5 x corriente nominal durante 3 min por hora Convertidor de entrada activo (AIC)/ Frecuencia de portadora del convertidor de frecuencia: 2 kHz ... 8 kHz Frecuencia del motor: 0 Hz ... 100 Hz Longitud del cable del motor: menos de 150 m Ruido: aprox. 72dB Categoría climática (IEC 60068-1): 25/100/21 Terminales: Bloques de terminales a prueba de dedos (16 A a 66 A) Barras colectoras para reactores AIC y reactores de línea (100 A a 400 A) Aplicación del filtro LCL: Convertidor de alimentación activa (AIC), inversor de frecuencia de cuatro cuadrantes, PV y otras nuevas aplicaciones de energía que requieren convertidores de tipo red.

---
