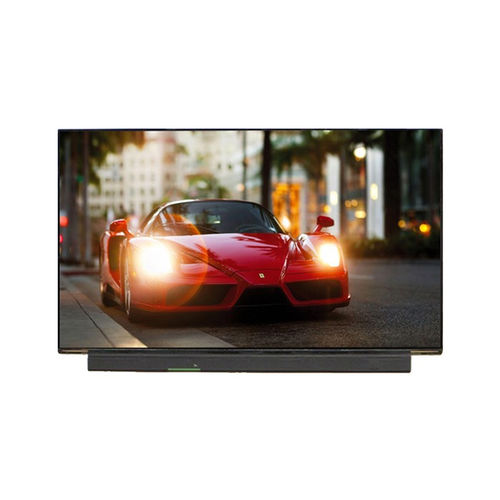

Módulo de visualización TFT YXF60UBA63.A

AMOLEDde color3840 x 2160

Descripción general
El YXF60UBA63A es un módulo de pantalla AMOLED de 15,6 pulgadas con arquitectura LTPS TFT, diseñado para portátiles y aplicaciones embebidas profesionales que requieren resolución ultraalta, amplia gama de color y rendimiento óptico preciso. Los píxeles autoemisivos del AMOLED proporcionan negros puros, alto contraste, tiempo de respuesta rápido y mayor eficiencia energética frente a LCD convencionales.

Características principales

• Tamaño de pantalla: 15,6 pulgadas
• Resolución: 3840 × 2160 (UHD)
• Tecnología de pantalla: LTPS TFT AMOLED
• Dirección de visualización: todas las direcciones
• Driver IC: controlador temporal MTK (T-CON) + RM98110 source driver IC
• Interfaz: eDP 1.4b
• Disposición de píxeles: Real RGB
• Colores de pantalla: RGB de 10 bits
• Brillo típico: 400 cd/m²; brillo pico HDR: 550 cd/m²
• Amplia gama de color: 98 % Adobe RGB, 98 % DCI‑P3
• Relación de contraste: 100.000:1
• Tiempo de respuesta: 1 ms; frecuencia de actualización: 60 Hz

Aplicaciones
Recomendado para portátiles premium y equipos para creadores, estaciones de trabajo industriales, equipos de imagen médica y sistemas embebidos profesionales donde se requiera resolución ultraalta, precisión cromática y respuesta rápida.

Especificaciones básicas
Tamaño de pantalla: 15,6 pulgadas
Tecnología de pantalla: LTPS TFT AMOLED
Resolución: 3840 × 2160 (UHD)
Área activa: 344.2176 × 193.6224 mm
Dimensiones externas: 348.22 × 215.57 × 2.19 mm
Driver IC: MTK T-CON + RM98110 Source IC
Disposición de píxeles: Real RGB
Colores de visualización: RGB 10 bits
Interfaz: eDP 1.4b
Brillo típico: 400 cd/m²
Brillo pico HDR: 550 cd/m²
Relación de contraste: 100.000:1
Adobe RGB: 98 %
DCI‑P3: 98 %
Tiempo de respuesta: 1 ms
Frecuencia de actualización: 60 Hz
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -40°C a +85°C

Dibujo mecánico
Se proporciona el dibujo mecánico y el contorno del módulo para la integración mecánica y el montaje; consulte el dibujo para dimensiones exteriores y detalles de fijación.

Especificaciones técnicas

• Modelo: YXF60UBA63A
• Tipo de pantalla: AMOLED (arquitectura LTPS TFT AMOLED)
• Resolución: Ultra HD 3840 × 2160
• Interfaz: eDP 1.4b (alta velocidad)
• Solución de driver: controlador temporal MTK + RM98110 source IC
• Profundidad de color: 10 bits RGB
• Brillo: 400 cd/m² típico, 550 cd/m² pico HDR
• Gama de color: 98 % Adobe RGB, 98 % DCI‑P3
• Relación de contraste: 100.000:1
• Tiempo de respuesta: 1 ms
• Frecuencia de actualización: 60 Hz
• Área activa: 344.2176 × 193.6224 mm
• Dimensiones externas: 348.22 × 215.57 × 2.19 mm
• Rango de temperatura de funcionamiento: -20°C a +70°C
• Rango de temperatura de almacenamiento: -40°C a +85°C
