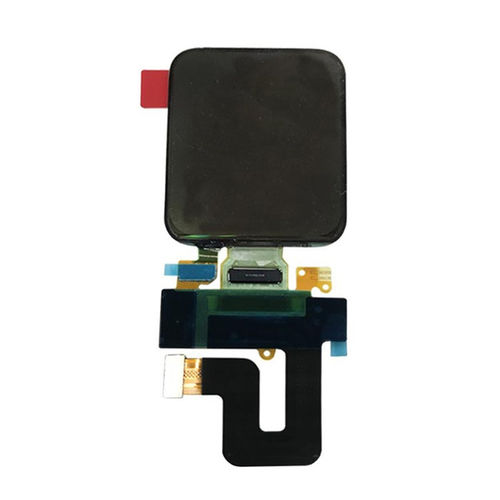

Módulo de visualización AMOLED YX1784AC63.A

de color1,77"SPI

Resumen
El YX1784AC63A es un módulo de pantalla LTPS AMOLED de 1,78 pulgadas diseñado para dispositivos portátiles y wearables que requieren negros profundos, alto contraste y bajo consumo energético. El módulo incorpora el controlador RM69090 y admite interfaces MIPI y SPI, ofreciendo una resolución de 368 × 448 en un contorno mecánico compacto.

Características clave

• Modelo: YX1784AC63A
• Tamaño de pantalla: 1,78 pulgadas
• Resolución: 368 × 448
• Tecnología de pantalla: LTPS AMOLED (autoemisivo)
• Colores: 16,7 millones
• Disposición de píxeles: Real RGB
• Pitch de píxel: 78 × 78 μm
• Área activa: 28,7 × 34,94 mm
• Contorno vidrio LTPS: 30,6 × 37,99 mm
• Contorno vidrio encapsulado: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interfaz: MIPI / SPI
• Dirección de visión: All O'Clock

Especificaciones básicas (tabla)
Elemento : Especificación
Tamaño de pantalla : 1,78 pulgadas
Tecnología de pantalla : LTPS AMOLED Display
Resolución : 368 × 448
Colores de pantalla : 16,7 millones
Área activa : 28,7 × 34,94 mm
Contorno vidrio LTPS : 30,6 × 37,99 mm
Contorno vidrio encapsulado : 30,6 × 37,24 mm
Pitch de píxel : 78 × 78 μm
Driver IC : RM69090
Interfaz : MIPI / SPI
Temperatura de funcionamiento : -20°C a +70°C
Temperatura de almacenamiento : -40°C a +80°C

Características ópticas
Parámetro : Típico
Tecnología de pantalla : LTPS AMOLED
Resolución : 368 × 448
Colores de pantalla : 16,7 millones
Disposición de píxeles : Real RGB
Dirección de visión : All O'Clock
Interfaz : MIPI / SPI
Driver IC : RM69090

Condiciones de funcionamiento
Elemento : Rango
Temperatura de funcionamiento : -20°C a +70°C
Temperatura de almacenamiento : -40°C a +80°C
Voltaje de batería : 2,9–4,8 V
Voltaje I/O : 1,65–1,95 V

Dibujo mecánico
Se proporcionan dibujos mecánicos y contornos del módulo para la integración en el diseño; muestran el área activa y las dimensiones de los contornos de vidrio para el montaje mecánico y el diseño de la carcasa.

Especificaciones técnicas

• Model: YX1784AC63A
• Tamaño de pantalla: 1,78 pulgadas
• Resolución: 368 × 448
• Tecnología de pantalla: LTPS AMOLED (autoemisivo)
• Colores: 16,7 millones
• Disposición de píxeles: Real RGB
• Pitch de píxel: 78 × 78 μm
• Área activa: 28,7 × 34,94 mm
• Contorno vidrio LTPS: 30,6 × 37,99 mm
• Contorno vidrio encapsulado: 30,6 × 37,24 mm
• Driver IC: RM69090
• Interfaz: MIPI / SPI
• Dirección de visión: All O'Clock
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -40°C a +80°C
• Voltaje de batería: 2,9–4,8 V
• Voltaje I/O: 1,65–1,95 V
