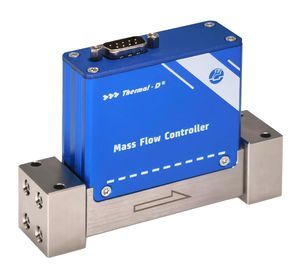

Regulador de caudal proporcional MFC series

másicopara gasmanifold

ResumenLos controladores de caudal másico Siargo están diseñados para el control de caudal de gases no corrosivos de uso general, agrupados en varias series que cubren un amplio abanico de caudales y formatos. La familia ofrece distintas interfaces de comunicación y opciones mecánicas/eléctricas configurables para aplicaciones industriales.

MFC2000La serie MFC2000 gestiona caudales de gases no corrosivos desde 50 mLn/min hasta 200 Ln/min. Están disponibles interfaces analógicas y RS485 Modbus; también pueden suministrarse opcionales como DeviceNet, ProfiNet, EtherNet, EtherCat e IO-Link. Las interfaces son personalizables.

MFC2100La serie MFC2100 está pensada para control de gases no corrosivos con rangos hasta 50 mLn/min y ofrece protección de entrada mejorada (IP65). La electrónica es igual a la de la serie MFC2000. Las interfaces eléctricas y mecánicas se pueden personalizar.

MFC2600La serie MFC2600 admite rangos hasta 50 mLn/min y utiliza una conexión mecánica en colector estándar para facilitar instalaciones con múltiples controladores. La interfaz eléctrica puede personalizarse por completo.

MFC4000La serie MFC4000 cubre rangos de 50 mLn/min a 1000 mLn/min y está diseñada para instrumentación o equipos portátiles con un factor de forma muy reducido. Están disponibles interfaces analógicas y RS485 Modbus; se pueden proporcionar otras opciones de comunicación.

MFC5000La serie MFC5000 cumple con las normas SEMI para las aplicaciones pertinentes y admite múltiples buses de comunicación, incluidos DeviceNet, ProfiNet, EtherCat e IO-Link. Está diseñada para control de procesos con un rango dinámico 100:1, control de presión alrededor de 0,1–1 MPa (15–150 PSI), temperaturas compensadas típicas 0–50 °C y puede operar en condiciones de vacío.

MFC5100MLa serie MFC5100M admite rangos hasta 100 Ln/min, incorpora una pantalla táctil para funciones básicas del usuario y ofrece RS485 Modbus junto con otras opciones de comunicación.

MFC1600La serie MFC1600 es una solución rentable que cubre 50 mL/min a 20 L/min, utiliza una carcasa de aleación de aluminio y funciona típicamente a 0,1–0,8 MPa (15–120 PSI) con temperaturas compensadas de 0–50 °C. Aplicaciones típicas: deposición de capas delgadas y equipos médicos.

MFC1700El MFC1700 se basa en la plataforma MFC1600 para el control general de gases no corrosivos de 50 mLn/min a 20 Ln/min, añade conmutadores rotativos para programación fuera de línea de direcciones y parámetros de comunicación e incluye un interruptor de restablecimiento de offset para una operación simplificada.

MFC1100La serie MFC1100 está orientada a aplicaciones de altos caudales con rangos de 20–50 Ln/min, admite control analógico (0–5 Vdc o 4–20 mA) y RS485 Modbus para control proporcional de válvulas, ofrece un rango dinámico 100:1 y funciona típicamente a 0,1–0,8 MPa (15–117 PSI) con temperaturas compensadas 0–55 °C. Usos típicos: administración digital de anestesia y gases de soldadura.

Especificaciones técnicas

• Familia de productos: controladores de caudal másico MFC que incluyen MFC1100, MFC1600, MFC1700, MFC2000, MFC2100, MFC2600, MFC4000, MFC5000, MFC5100M.
• Rangos de caudal a plena escala: desde 50 mLn/min hasta máximos dependientes de la serie (ejemplos: MFC2000: 50 mLn/min–200 Ln/min; MFC4000: 50 mLn/min–1000 mLn/min; MFC5100M hasta 100 Ln/min; MFC1600: 50 mL/min–20 L/min; MFC1100: 20–50 L/min).
• Interfaces: analógica, RS485 Modbus; opcionales DeviceNet, ProfiNet, EtherNet, EtherCat, IO-Link. Interfaces personalizables.
• Protección de entrada: MFC2100 ofrece protección mejorada (IP65).
• Formatos: compacto/portátil (MFC4000), conexión en colector para instalaciones multi‑controlador (MFC2600), carcasa económica de aleación de aluminio (MFC1600).
• Interfaz de usuario: pantalla táctil en MFC5100M para funciones básicas.
• Normas: MFC5000 conforme a normas SEMI según la aplicación.
• Rango dinámico: hasta 100:1 (MFC5000, MFC1100).
• Rangos de presión: ejemplos 0,1–0,8 MPa (15–120 PSI); MFC5000 alrededor de 0,1–1 MPa (15–150 PSI).
• Temperatura de funcionamiento: rangos compensados típicos 0–50 °C o 0–55 °C según la serie.
• Operación en vacío: MFC5000 apto para operación en condiciones de vacío.
