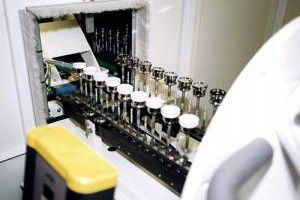

Máquina de deposición por pulverización catódica en línea G600MN

El sistema de pulverización catódica en línea G600MN es un sistema de alto rendimiento destinado al recubrimiento de artículos 3D de diversos tipos con fines decorativos, mejora de la resistencia al desgaste, blindaje electromagnético, etc. El sistema en línea funciona de forma continua durante 120 horas (la velocidad de salida de un soporte con artículos 3D recubiertos es de 15 segundos). Ingeniería y tecnología El sistema en línea está diseñado como una estructura modular de un solo extremo para funcionar en modo continuo de un solo paso. Consta de varias cámaras: cámara de carga/descarga de soportes, cámaras de bloqueo, cámara de descarga luminosa, cámara de pulverización catódica por magnetrón y cámara de giro de soportes. Para el movimiento lineal del sustrato dentro del sistema en línea se utilizan portadores personalizados con soportes. Las posiciones de los soportes se registran mediante sensores ópticos en todas las cámaras. Las cámaras dobles y los transportadores de rodillos autónomos bidireccionales garantizan flujos de portadores directos y de retorno. La cámara de giro sirve para transferir los soportes del flujo directo al flujo de retorno. Se utiliza un dispositivo de descarga luminosa como fuente de pretratamiento. La deposición del revestimiento se realiza mediante magnetrones de pulverización planar de CC. Las posiciones oblicuas ajustables del magnetrón y la rotación del sustrato en las cámaras de proceso garantizan un recubrimiento uniforme. La estación de bombeo consta de bombas turbomoleculares. El sistema de control proporciona una supervisión y un control totalmente automáticos del transporte de los soportes y de todo el proceso tecnológico. El sistema en línea es compatible con la línea de flujo de moldeo de plásticos y barnizado de sustratos. Hoja de datos Sustrato: plástico, metal, aleación, vidrio Piezas 3D Tamaño máx. del sustrato (diám. x Al.): 145 x 210 mm Recubrimiento: metales, aleaciones Rendimiento: 4 soportes/min Funcionamiento continuo: 120 h
