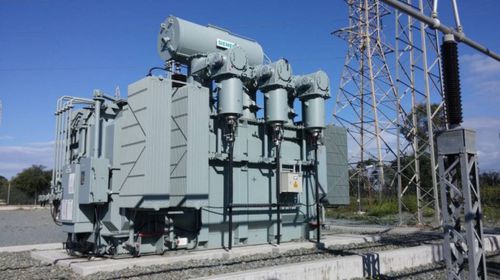

Reactancia shunt variable

con depósito de aceite

Visión general
Los reactores shunt y los reactores en serie son componentes clave para la operación estable de redes AC. Los shunt regulan la potencia reactiva y controlan las sobretensiones en condiciones de baja carga; los reactores en serie añaden impedancia controlada en las líneas para limitar corriente y dirigir el flujo de potencia.

Gama de productos

• Potencias: de 10 MVAr hasta 300 MVAr
• Niveles de tensión: de 25 kV a 800 kV
• Tipos de producto: reactores shunt fijos, reactores shunt variables (VSR), reactores en serie

Shunt fijos vs shunt variables

• Shunt fijo: compensación reactiva constante, adecuado para condiciones de red predecibles
• Shunt variable (VSR): compensación reactiva flexible mediante regulador de tomas en carga (OLTC), se adapta a cargas fluctuantes y requisitos dinámicos

Comparación shunt fijo vs variable — tabla
Criterio | Shunt Fijos (FSR) | Shunt Variables (VSR)
Compensación reactiva | Compensación constante | Compensación dinámica y ajustable
Mejor uso | Condiciones de red estables y predefinidas | Condiciones de red fluctuantes y dinámicas
Aplicaciones típicas | Líneas aéreas largas, sistemas de transmisión estables | Integración renovable, redes dominadas por cables
Comportamiento de la red | Perfiles de carga predecibles | Generación y cargas variables
Control de tensión | Conmutación encendido/apagado | Ajuste por pasos, fino
Eficiencia | Alta eficiencia | Eficiencia óptima en condiciones variables
Pérdidas | Fijas | Reducción de pérdidas por debajo de la potencia reactiva nominal
Flexibilidad | Limitada | Alta
Tecnología | Diseño de potencia fija, simple | Tecnología de regulador de tomas permite ajuste
Inversión | Menor coste inicial | Inversión inicial moderadamente superior, mayor valor operativo
Valor operativo | Solución probada y robusta | Tecnología fiable, preparada para redes modernas

Shunt en sistemas eléctricos modernos
Los shunt mitigan sobretensiones en corredores de transmisión de larga distancia y en infraestructuras cableadas. Se instalan en puntos de conexión de red, subestaciones (barras o extremos de línea) o terminaciones de cable para compensación reactiva centralizada, especialmente en condiciones de baja carga.

Configuraciones de shunt

• Configuraciones monofásicas y trifásicas: monofásico en casos de muy alta tensión; trifásico estándar para redes ≤550 kV
• Diseños sumergidos en aceite: aislamiento robusto, gestión térmica eficiente y larga vida útil

Gama de reactores en serie
Los reactores en serie se conectan en serie con líneas o alimentadores para introducir impedancia controlada. Sus funciones incluyen limitar corrientes de cortocircuito, proteger equipos, controlar flujo de potencia y equilibrar cargas entre circuitos paralelos.

Aplicaciones y casos de uso

• Subestaciones: estabilizar tensión y gestionar potencia reactiva en barras y extremos de línea
• Despliegues de utilities: expansión, refuerzo y modernización de la red para reducir pérdidas
• Integración renovable: gestionar fluctuaciones de tensión de eólica y solar, especialmente en enlaces largos de cable HVAC y conexiones dominadas por cables

Comparación shunt vs serie — puntos clave
Característica | Shunt | Serie
Función primaria | Compensación reactiva y control de sobretensiones | Limitación de corriente de cortocircuito y control de flujo de potencia
Tipo de conexión | Conectado en paralelo (líneas, cables, barras) | Conectado en serie con líneas o alimentadores
Aplicaciones principales | Líneas largas, cables, subestaciones, integración renovable | Limitación de cortocircuito, control de flujo
Clientes típicos | Utilities de transmisión y distribución, desarrolladores renovables | Utilities de transmisión, usuarios industriales
Variantes clave | Shunt fijos y variables, monofásico y trifásico, diseños sumergidos en aceite | Reactores de línea, limitadores de corriente, reactores de suavizado
Beneficios típicos | Estabilidad de tensión, reducción de pérdidas, mejor calidad de potencia | Protección mejorada, niveles de corriente controlados, estabilidad reforzada
Lugares de instalación | Subestaciones, terminaciones de cable, conexiones eólicas offshore | Subestaciones, alimentadores, interconexiones de red

Características técnicas y rendimiento

• Tensiones y potencias: típicamente de 25 kV a 800 kV y de 10 MVAr a 300 MVAr
• Diseños compactos para instalaciones con limitaciones de espacio
• Opciones de baja pérdida y bajo ruido
• VSR con rangos de regulación ampliados (~80%) mediante tecnología de regulador de tomas
• Opciones de monitorización digital y mantenimiento predictivo para mejorar disponibilidad

Beneficios para los clientes

• Operación de red estable y mejor calidad de potencia mediante compensación reactiva efectiva
• Flexibilidad para adaptarse a condiciones de red cambiantes y variabilidad de renovables
• Servicios de ingeniería y ciclo de vida: consultoría, diseño de sistema, fabricación, pruebas y mantenimiento a largo plazo

Especificaciones técnicas

• Niveles de tensión: cobertura típica 25 kV a 800 kV
• Potencias: 10 MVAr a 300 MVAr
• Variantes de producto: FSR, VSR, reactores en serie
• Regulación VSR: regulador de tomas en carga (OLTC) para ajuste dinámico; rangos de regulación hasta ~80%
• Configuraciones: monofásico (casos de muy alta tensión) y trifásico (estándar ≤550 kV)
• Opciones de diseño: inmersión en aceite para aislamiento y gestión térmica; diseños compactos para reducir huella
• Funciones: compensación reactiva, mitigación de sobretensiones, limitación de cortocircuito, control de flujo de potencia
• Aplicaciones típicas: subestaciones de transmisión, terminaciones de cable, conexiones eólicas offshore, largas líneas HVAC, refuerzo de red
• Monitorización/mantenimiento: opciones de monitorización de condición y mantenimiento predictivo para reducir costes de ciclo de vida
