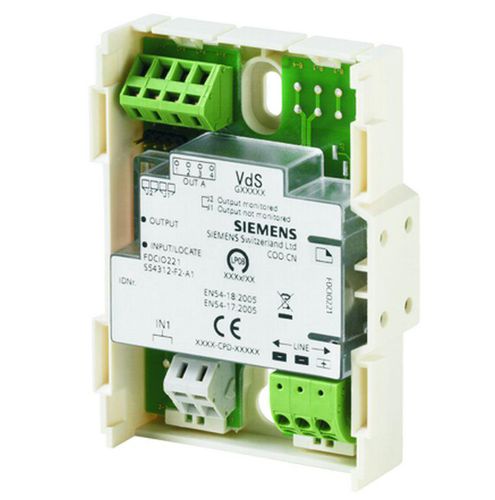

Módulo E/S digital FDCIO221

descentralizadoen líneaempotrable

Descripción general
Módulo entrada/salida para la conexión de un contacto de apertura/cierre sin potencial destinado a la indicación de estados técnicos (p. ej., control de puertas o ventilación) o para la activación de alarmas. Adecuado para el control descentralizado de puertas cortafuego, ventilación y climatización. Proporciona 1 entrada supervisada y 1 salida configurable.

Características clave

• 1 entrada para contacto sin potencial; línea de entrada supervisada para corte de línea y cortocircuito (resistencias de terminación)
• 1 salida configurable como contacto de relé sin potencial (AC 22 V, 2 A) o como circuito supervisado (DC 30 V, 2 A)
• Indicación de estado mediante LED
• Alimentación vía FDnet / C‑NET en modo sin potencial; el modo supervisado requiere una alimentación DC 24 V adicional
• Incluye 3 resistencias y 2 pies de montaje para carril TS35
• Compatible con FDnet (FS20) y C‑NET (FS720)

Números de producto

• Tipo / Código: FDCIO221
• Código de stock: S54312-F2-A1
• GTIN (EAN): 4047625029197

Especificaciones técnicas

• Normas: EN 54-17, EN 54-18
• Temperatura de funcionamiento: -25…70 °C
• Temperatura de almacenamiento: -30…+75 °C
• Categoría de protección: IP30; IP65 con carcasa externa
• Humedad relativa: ≤95 % rel.
• Alimentación: DC 12…33 V
• Sección de cable: 0.2...2.5 mm²
• Compatibilidad de sistema: FDnet -> FS20; C‑NET -> FS720
• Protocolo de comunicación: FDnet / C‑NET
• Corriente en reposo: Máx. 0,4 mA
• Salida de relé (sin potencial): AC 22 V, 2 A, máx. 44 VA; DC 30 V, 2 A, máx. 60 W
• Dimensiones (A x H x F): 95 x 71 x 23 mm
• Color: Blanco puro, RAL 9010
