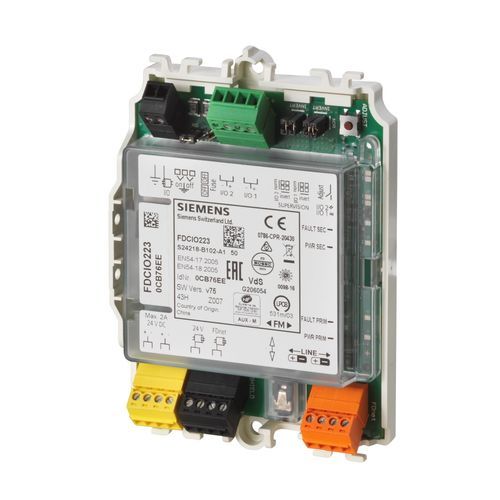

Módulo E/S digital FDCIO223

Ethernetcon 2 E/Spara sistema de vigilancia

Descripción del producto
Módulo transponder de entrada/salida para conexión de líneas colectivas de detectores de incendio (GMT/convecional) y para control supervisado de equipos periféricos. Los 2 canales E/S pueden parametrizarse de forma independiente como línea colectiva, entrada de contacto, salida de mando o salida con entrada de confirmación. Indicadores LED de estado. Incluye 2 diodos Transzorb (20 V), 8 resistencias y 2 patas de montaje para rail TS35.

Características

• Conexión de líneas colectivas GMT / detectores convencionales
• Controles supervisados para compuertas de humo, dispositivos de alarma, imanes de puertas y dispositivos de activación de extinción
• Dos canales E/S independientes con parametrización flexible (línea detector, entrada de contacto, salida de mando, confirmación)
• Ventana temporal de supervisión para confirmación seleccionable
• Indicadores de estado por LED
• Incluye diodos Transzorb, resistencias y patas de montaje TS35

Documentos / Certificados

• Tipo: FDCIO223
• Código de pedido: S24218-B102-A1
• Hoja técnica e instrucciones de instalación (módulo entrada/salida Transponder)
• Certificado VdS - FDCIO223
• Certificate of constancy of performance - FDCIO223
• Declaraciones UKCA / CE y Declaración de Prestaciones
• Declaración ambiental del producto - FDCIO223

Especificaciones técnicas

• Temperatura de funcionamiento: -25…60 °C
• Temperatura de almacenamiento: -30…+65 °C
• Normas: CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Alimentación externa: DC 18…32 V
• Tensión de funcionamiento (bus): FDnet / C-NET DC 12…33 V
• Humedad relativa: ≤85 % rel.
• Categoría de protección: IP30 (IP65 con carcasa externa)
• Resistencias EOL: 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Capacidad de cable: 0.2…1.5 mm² (2.5 mm²)
• Salida de control: DC 24 V ± 5 % / 2 x 1 A o 1 x 1.5 A
• Compatibilidad de sistema: FDnet -> FS20, AlgoRex, SIGMASYS; C-NET -> FS720
• Protocolo de comunicación: FDnet / C-NET
• Línea de detectores: colectivo GMT Siemens/Cerberus, Synova convencional/SynoLINE300, SynoLINE600 o similar
• Dimensiones (An x Al x Pr): 132 x 90 x 24 mm
• Color: blanco puro, RAL 9010
