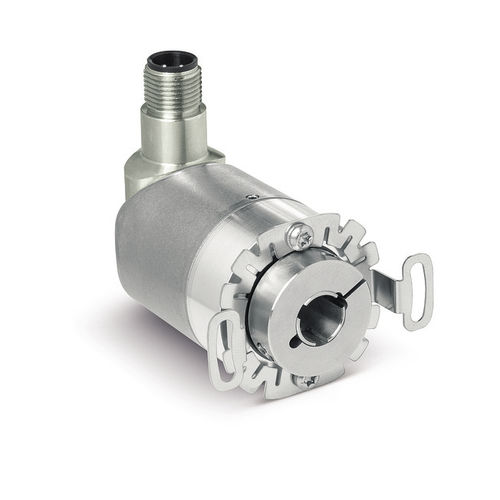

Encoder rotativo absoluto WH3600M

magnético12 bits14 bits

Codificador rotatorio magnético compacto con eje macizo Especialmente desarrollado para su uso en máquinas móviles, el codificador rotatorio absoluto WH3600M proporciona valores de medición fiables y precisos incluso en las condiciones ambientales más adversas. Disponible en versión monovuelta y multivuelta (Single y Multiturn) y con un diámetro exterior de sólo 36 mm, también es adecuado para aplicaciones con espacio de instalación limitado. A pesar de su diseño compacto, la WH3600M ofrece una amplia gama de variantes. Además, el WH3600M ofrece un alto grado de robustez gracias a la alta clase de protección y a una carcasa a prueba de niebla salina Perfil WV3600M: Interfaz CANopen (DS406) o SAE J1939 Diseño extremadamente compacto con brida de ø36mm Variante Single o Multiturn disponible E1 autorización por la Oficina Federal de Automoción (Kraftfahrt Bundesamt) (en preparación) Tipo de protección hasta IP6K9K Con tecnología PURE.MOBILE CANopenSAE J1939PURE.MOBILE Datos mecánicos Característica - Datos técnicos - Complemento Eje - Acero fino, inoxidable - Brida - Aluminio - Carcasa - Acero fino, inoxidable - ≤3000 min-1 - con tipo de protección IP67 y IP6K9K Momento de inercia - <3.5 gcm2 - <4 gcm2 - con tipo de protección IP6K9K Momento de arranque - ≤2 Ncm a 20 °C - Carga del eje - ≤60 N - radial ≤40 N - axial ≤200 N - radial, con tipo de protección IP6K9K ≤200 N - axial, con tipo de protección IP6K9K Datos eléctricos Característica - Datos técnicos - Complemento Absorción de potencia - ≤1 W - con 36 V, sin carga Memoria de parámetros - 105 ciclos - Válido también para procesos de calibrado
