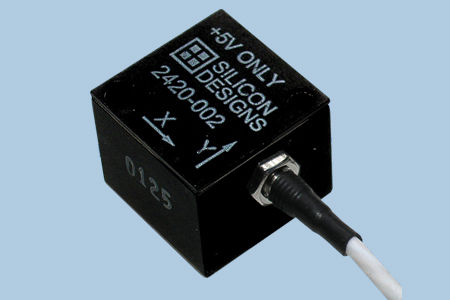

Acelerómetro triaxial SDI 2420

MEMS

DESCRIPCIÓN El módulo triaxial del acelerómetro del modelo 2420 se significa para ser utilizado con el modelo Sistema de la adquisición de la aceleración de 3320 G-LOGGERTM. Los 2420 contiene tres acelerómetros ortogonal montados del modelo 1010 que ofrecen a elemento capacitivo micromachined del sentido, un sentido del circuito integrado de encargo amplificador y convertidor del A/D del sigma-delta. Proporciona un TTL/CMOS compatible señal de salida para las aceleraciones de medición en ambientes comerciales/industriales y se adapta para cero a los usos de frecuencia media de la instrumentación. la caja de aluminio anodizada es epóxido sellado y se monta fácilmente vía dos #8 (o M4) tornillos. Es relativamente insensible a los cambios y a los gradientes de temperatura. la hoja opcional de la calibración (2420-CAL) y la comprobación periódica de la calibración están también disponible. OPERACIÓN El modelo 2420 produce tres salidas digitales del tren de pulso en las cuales la densidad de los pulsos (número de pulsos por segundo) sea proporcional a la aceleración aplicada. Funciona desde una sola fuente de alimentación de +5 voltios y un 100kHz a 1MHz, TTL/CMOS compatible, reloj. Cada uno de las tres salidas es radiométrica a la frecuencia de reloj y a la independiente del voltaje de fuente de alimentación. El eje de "Z" es perpendicular a la parte inferior del paquete, con la aceleración positiva definida como fuerza que empuja en la parte inferior del paquete. Las direcciones del eje de "X" y de "Y" se marcan en la cubierta con la aceleración positiva definida como aceleración en la dirección de la flecha del eje. La línea conductores digital externa se puede utilizar para conducir los cables largos o cuando está utilizada en un ambiente eléctricamente ruidoso.
