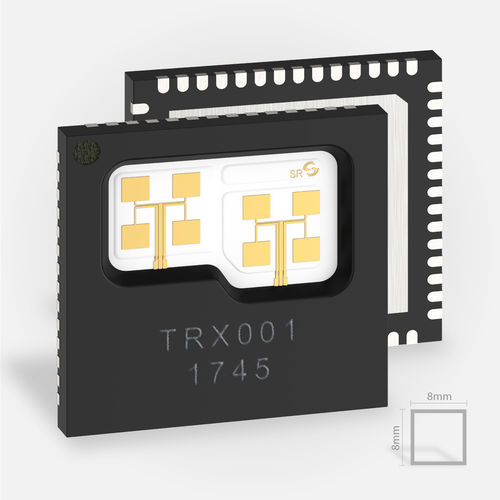

Transceptor radar TRX_120_001

circuito integrado

El radar MMIC TRX_120_001 despliega un concepto de antena de parche integrada híbrida para soportar la directividad del haz de radar. El propio troquel de barra también puede combinarse con una solución de antena individual en el lado del cliente. Consulte también nuestro radar MMIC integrado monolíticamente TRX_120_002. Aplicación Los chips de radar proporcionan señales de medición para la medición de la distancia y la velocidad de los objetos como una señal analógica. Incluyendo una evaluación posterior de la señal externa en el lado del cliente, las posibles aplicaciones son la investigación de las superficies de un material, la medición de los espesores de las capas y otras propiedades de los objetos de medición. El principal campo de aplicación del transceptor frontal de radar de 120 GHz es el de los sistemas de radar de corto alcance con un rango de operación de hasta 10 metros. Mediante el uso de lentes dieléctricas o espejos, el alcance puede incrementarse más allá de los 100 metros. Sin manipulación de altas frecuencias en la PCB En el frontal de radar, la señal de radar de alta frecuencia ya se convierte a una frecuencia menor en el circuito integrado. Se emite como una señal analógica con una frecuencia máxima de 2 GHz. 2 GHz. Esto permite enrutar y procesar todas las señales en placas de circuito impreso de bajo coste. Por lo tanto, puede implementarse en placas FR4 estándar y combinarse con otros componentes de CI para bucles de control, para la estabilización de la tensión, la modulación de la frecuencia y la conversión AD.
