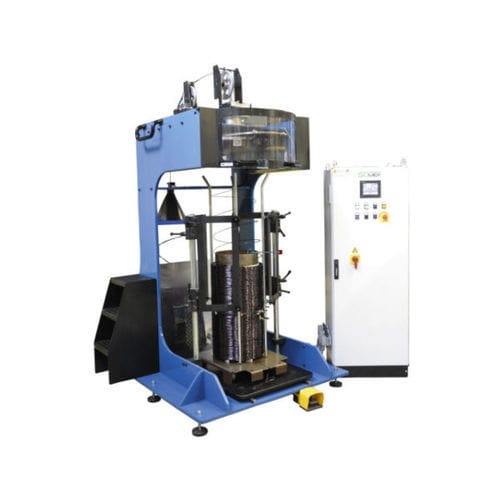

Máquina de bobinado de hilos SIL12

automáticade precisión

Descripción general

La bobinadora SIL12 está diseñada para producir bobinados en alambre con sistema radial para transformadores en resina. Es adecuada para fabricar bobinados para transformadores de hasta 1250 kVA a 24 kV y para entornos de producción que requieren bobinas concéntricas radiales.

Principio de funcionamiento

Las vueltas se preforman mediante un cabrestante de geometría variable que genera bobinas concéntricas. El cabrestante se coloca en la parte superior y libera las espiras que, por la gravedad, se depositan en la parte inferior formando capas que crecen según el eje Y. La máquina permite un apilamiento controlado y patrones de bobinado repetibles.

Ventajas clave

• Reducción significativa de los tiempos de bobinado
• Mejor disipación térmica gracias a la geometría de las capas radiales
• Bajo nivel de descargas parciales en bobinados de alta tensión

Aplicaciones y compatibilidad

Diseñada para bobinados radiales en transformadores en resina hasta 1250 kVA / 24 kV. Apta para producción en taller e integración en líneas de fabricación automatizadas. Compatible con alimentadores de hilo y sistemas de control de tensión estándar.

Opciones y accesorios

Opciones disponibles: geometrías de cabrestante distintas, control de tensión programable, soportes de flancos e interfaces para integración PLC/HMI para adaptar la máquina a requisitos productivos específicos.

Documentación técnica

Para datos técnicos detallados, planos de implantación y personalización, contacte con nuestro equipo comercial indicando las especificaciones del transformador y las tasas de producción requeridas.
