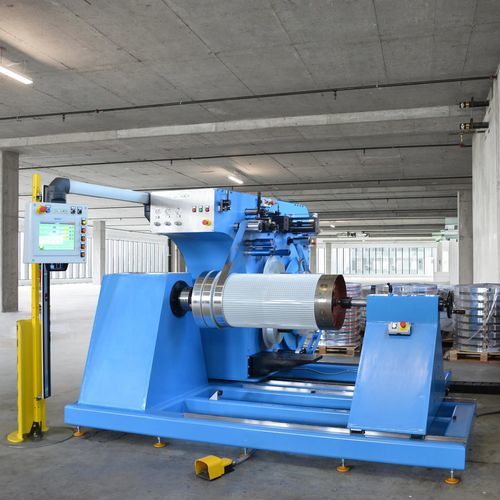

Máquina de bobinado de cinta AB series

móvilautomáticamotorizada

Descripción general
La máquina bobinadora de fleje (modelos AB 450–AB 1000) está diseñada para producir bobinados directamente sobre el molde de colada de resina para transformadores encapsulados en resina de media tensión. Acepta conductores en fleje de aluminio y cobre y soporta bobinas de hasta 1700 mm de altura. El sistema de control integrado asegura una calidad de bobinado repetible y la sincronización del conductor y el papel aislante.

Características principales

• Bobinado directo sobre el molde de colada de resina
• Compatible con flejes de aluminio y cobre
• Configuración estándar: 1 desenrollador para conductor; posibilidad de 1 o 2 desenrolladores para aislamiento
• Unidad de soldadura TIG con modos automático o manual
• Centrado electrónico para alineamiento preciso de las bandas
• Dispositivo de prensado para rebabas y sistema de rodillos para eliminar bordes cortantes
• Sistema de limpieza del conductor y re-enrollado del papel protector
• Rebobinado sincronizado del conductor y del papel aislante
• Pantalla táctil para operación intuitiva

Datos técnicos (selección)

• Altura máxima de bobina: 1700 mm
• Ancho del conductor: 30–170 mm
• Espesor del conductor: 0,2–1,6 mm
• Diámetro interior bobina conductor: 300 / 400 mm
• Diámetro máximo bobina conductor: hasta 1000 mm
• Tensión máxima de la cinta: 1300 N
• Velocidad máxima del husillo: 120 rpm
• Peso de la máquina: aprox. 3800 kg
• Dimensiones: 2800 × 3250 × 1950 mm (H)
• Potencia instalada: 6 kW, 380 V trifásico

Opciones y personalización

• Segundo sistema de soldadura (TIG o soldadura por puntos)
• Sistemas de bloqueo y manejo de papel personalizados
• Carro desenrollador móvil y módulos adicionales de automatización

Interfaz de operador y mantenimiento

• Ciclos de bobinado programables con parada automática al alcanzar el número de vueltas establecido
• Visualización en tiempo real de vueltas y tensión en la consola de control
• Sistema de freno/retención en el husillo para evitar la relajación de la bobina
• Acceso fácil para limpieza y mantenimiento rutinario
