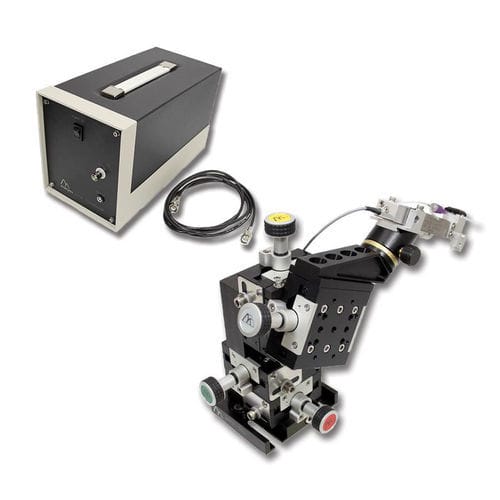

Micromanipulador piezoeléctrico MXPZT-300

El conmutador de solución serie MXPZT-300 utiliza un nanoposicionador guiado por flexión piezoeléctrica de alta velocidad para mover las puntas de pipeta en aplicaciones de conmutación de solución. Está diseñado para conmutar flujos de solución de vidrio theta con respecto al electrodo de grabación a velocidades cercanas al máximo teórico, permitiendo curvas de respuesta celular típicas por debajo de 200 microsegundos. Esto hace que el sistema sea ideal para medir respuestas celulares a medicamentos u otros elementos en solución.

Operación y características

• El movimiento piezoeléctrico se activa mediante la entrada de un equipo amplificador de grabación estándar, permitiendo el control sobre la distancia, la frecuencia y el tiempo de permanencia.
• El sistema incluye una caja amplificadora piezoeléctrica y una placa de conformación de entrada, que reduce significativamente la vibración de la punta de la pipeta y puede reprogramarse para eliminar virtualmente las resonancias únicas de configuraciones específicas.
• El nanoposicionador, que ofrece 250 micrones de desplazamiento lateral, está montado en el micromanipulador de rodillos cruzados ultraestable MX1640, que proporciona 20 mm de desplazamiento en los cuatro ejes. El cuarto eje puede ajustarse en cualquier ángulo para el enfoque deseado e incorpora el MXC-45 para la rotación del conjunto piezo/pipeta, facilitando el reemplazo del vidrio.
• La base del MX1640 cuenta con un ajuste grueso incorporado para la rotación de todo el manipulador o puede usarse con la etapa de rotación MX-RS para un movimiento más preciso.

Características del producto

• Rango de desplazamiento de 250 µm
• Menos de 6 ms de desplazamiento completo
• Manipulador manual de 4 ejes incluido
• Se envía con una pipeta de vidrio theta preinstalada; pipetas adicionales disponibles por separado
• Conformidad RoHS
• Conformidad CE

Especificaciones de rendimiento

• Cabezal PZT:
  • Desplazamiento: 250 µm
  • Movimiento controlable mínimo: 0,3 nm
  • Entrada de comando: -10 V a +10 V
• Manipulador manual MX1640:
  • Carga máxima: 2 lbs
  • Desplazamiento por eje: 0,80 pulgadas (20 mm)
  • Movimiento controlable mínimo: 5 µm

Características / Especificaciones técnicas

• Nanoposicionador guiado por flexión piezoeléctrica de alta velocidad
• Ideal para conmutación rápida de solución en mediciones de respuesta celular
• Incluye caja amplificadora piezoeléctrica y placa de conformación de entrada
• Montado en el micromanipulador de rodillos cruzados MX1640 (4 ejes, 20 mm de desplazamiento cada uno)
• Cuarto eje ajustable para ángulo de enfoque y rotación
• Ajustes de rotación gruesos y finos disponibles
• Conformidad RoHS y CE
