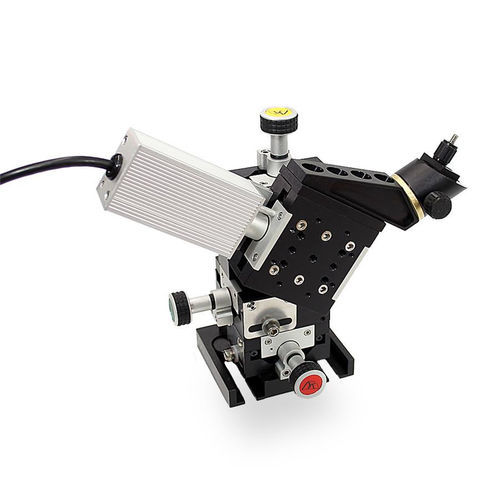

Micromanipulador motorizado MX1641

de 3 ejes

El micromanipulador de rodillos cruzados de la serie MX1641 es ideal para investigaciones de nivel introductorio y cursos de formación. Los tornillos de avance están cargados por resorte contra un tope sólido para garantizar un funcionamiento sin deriva. El MX1641 incorpora un posicionamiento de tornillo de 40 TPI para un movimiento suave de rodillos cruzados en los ejes X, Y y Z. El eje de la sonda se puede ajustar al ángulo de aproximación deseado de 0° a 180°, e incorpora la etapa motorizada de la serie 7600 para una resolución de 0,2 µm. El MX1641 se puede utilizar con los controladores de la serie e y MC2010 para accionar la etapa 7600 a través de una interfaz de bucle cerrado entre el controlador y el codificador del motor. La conexión de bucle cerrado asegura una resolución de 0,2 µm y 0,1 µm, respectivamente. El acoplamiento del codificador también permite el uso de la pantalla digital DR1000 para requisitos de posicionamiento repetido o relativo. Todos los cables están blindados para garantizar un funcionamiento sin ruido durante experimentos de electrofisiología sensibles. Las versiones de alta velocidad están disponibles bajo pedido.

Características del producto

• Posicionamiento rápido de 1,7 mm/segundo en el 4º eje
• Ajuste de 40 pasos en 3 ejes manuales
• Enfoque lineal en el eje de la sonda motorizada
• Sostiene varillas de montaje de 3 a 10 mm de diámetro.

Especificaciones de rendimiento

• Carga máxima: 2 lbs
• Recorrido / eje: 0,80 pulgadas [20 mm]

Movimiento controlable mínimo

• Manual grueso: 5 µm
• 4º eje motorizado: 0,1 µm
• Retroceso: < 5 µm
• Precisión punto a punto: ± 2 µm

*Movimiento controlable mínimo*: BASADO EN 1° DE ROTACIÓN DEL TORNILLO DE AJUSTE

Características / Especificaciones técnicas

• Micromanipulador de 4 ejes: 3 ejes de accionamiento manual, 1 eje de motor de CC
• Recorrido de 20 mm por eje
• Resolución motorizada de 0,2 µm
• Compatible con controladores de la serie e y MC2010
• Interfaz de bucle cerrado para alta precisión
• Cables blindados para un funcionamiento sin ruido
• Versiones de alta velocidad disponibles bajo pedido
