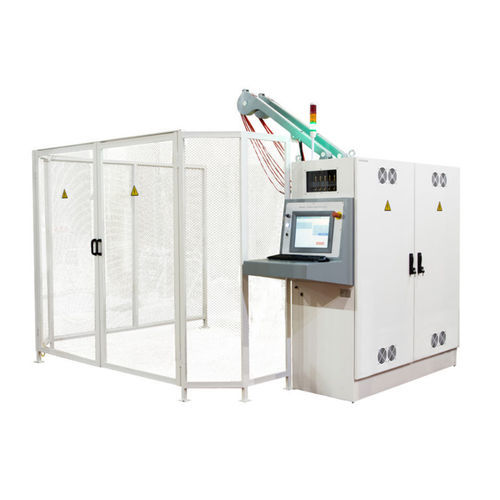

Comprobador para cable ACT 15

de aislamientode tensiónde alta tensión

Resumen
Siviko ACT 15 es un sistema automatizado de ensayo de cables diseñado para pruebas no destructivas de resistencia y ensayos de alta tensión en AC. Automatiza el conmutado de conductores, la adquisición de datos, la supervisión de seguridad y la generación de informes, adecuado para control de calidad de cables de hasta cinco conductores.

Puntos destacados

• Alcance
  • Siviko ACT 15 realiza mediciones de resistencia de conductores hasta 20 kΩ, tensión de prueba AC hasta 4 kV y corrientes máximas hasta 4 A.
  • Acepta cables de hasta 15 km de longitud con secciones transversales de 0,1 a 50 mm2.
  • Incluye 10 cables de medida con 5 pinzas cocodrilo rojas y 5 negras.
  • Tiempo máximo de medición: 15 min 59 s.
  • Capaz de ejecutar pruebas conforme a normas como EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5.

• Seguridad
  • Cadenas de seguridad hardware y software independientes.
  • Valla de seguridad con unidades de bloqueo automático y botones de emergencia.
  • Unidad de puesta a tierra automática SIVIKO AGS y protecciones contra sobretensión/cortocircuito.
  • Indicadores visuales y algoritmos inteligentes para proteger el equipo y a los operadores ante operaciones incorrectas o sobretensiones.

• Facilidad de uso
  • El operario conecta los cables codificados por color, selecciona el tipo de cable e introduce la longitud; el sistema realiza la conmutación, las mediciones y los informes.
  • Conmutación automatizada entre conductores, monitorización continua de seguridad y preparación automática de informes de ensayo.
  • Informes bilingües generados en PDF y CSV, disponibles localmente y de forma remota.
  • Los cables de prueba cuelgan de equilibradores para reducir el desgaste causado por los carretes de cable.

• Software
  • Siviko OS y un PLC integrado (WAGO PFC200) realizan pruebas automatizadas, conmutación, registro de datos, control de seguridad y generación de informes.
  • Procedimientos automáticos de localización de fallos para ubicar cortocircuitos y roturas con alta precisión.
  • Gestión de usuarios integrada y ajustes configurables; compatible con cobre, aluminio y otros tipos de conductores.

Valor añadido
Siviko ACT 15 permite pruebas de calidad de cables rápidas, seguras y no destructivas mediante la automatización de procedimientos de resistencia y alta tensión, aplicando cadenas de seguridad y generando informes conforme a normas sin interrumpir la producción.

Por qué realizar pruebas eléctricas?
Las mediciones de resistencia verifican la integridad del material y la sección del conductor; las pruebas de aguante a alta tensión evalúan la calidad del aislamiento. Detectar roturas o fallos de aislamiento evita cortocircuitos, daños en equipos y riesgos de seguridad posteriores.

Retos
Las pruebas AC de alta tensión manuales consumen tiempo y requieren fuentes HT dedicadas, instrumentos calibrados, conmutaciones y registros manuales. La automatización reduce riesgo, ahorra tiempo y mejora la repetibilidad.

Automatizado
Siviko ACT 15 integra una fuente AC (hasta 4 kV), módulos de medida calibrables, conmutación controlada por PLC, recopilación de datos, monitorización de seguridad e impresión de informes. Los parámetros de prueba de las normas aplicables pueden preconfigurarse en el sistema.

Características / especificaciones técnicas

• Modelo: ACT 15
• Objetos probados: cables con hasta 5 conductores, con o sin pantalla (configurable)
• Tensión de ensayo: 1 … 4 kV (para alimentación 230/400 V) — configurable
• Rango de longitud de cable: 0,1 … 15 km — configurable
• Rango de resistencia activa: 0 … 20 kΩ — configurable
• Localización: detección y localización de cortocircuitos y roturas
• Tiempo máximo de medición: 15 min 59 s
• Cables de medida: 10 cables (5 rojos, 5 negros); colgados en equilibradores
• Potencia salida fuente de tensión: 15 000 VA (configurable)
• Frecuencia fuente de tensión: 50 Hz
• Tensión de entrada fuente: 400 V (configurable)
• Corriente de entrada fuente: 0 … 2 A (configurable)
• Tensión de salida fuente: 0 … 4000 V (configurable)
• Corriente de salida fuente: 0 … 3,75 A (configurable)
• Protección de entrada: protección contra sobretensiones
• Protección de salida: protección contra cortocircuitos
• Medida de resistencia: 0 … 20 kΩ, incertidumbre ±0,25% (compensada en temperatura)
• Medida de tensión: 0 … 4 kV, incertidumbre ±1,12%
• Medida de corriente: 0 … 5 A, incertidumbre ±1%
• PLC: WAGO PFC200 (ARM A8); 48 entradas digitales (24 V), 2 entradas analógicas 12 bit (RTD), 2 módulos PQM; 48 salidas digitales (24 V / 0,5 A); RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Panel PC industrial: 15" XGA TFT LCD, frente IP65, táctil resistivo 5 hilos
• Datos mecánicos: peso 570 kg; valla de seguridad 120 kg; dimensiones 217,5 × 61,5 × 180 cm (an × pr × al)
• Dimensiones valla de seguridad: 270 × 250 × 200 cm (an × pr × al) — configurable
• Alimentación: 230/400 VAC, 50 Hz, 22 500 VA
• Condiciones ambientales: protección IP 51H; temperatura de trabajo 10 … +50 °C; almacenamiento 0 … +70 °C; humedad relativa 10 … 90% (sin condensación)
• Software: Siviko OS (Linux); software PC web opcional; soporte Industry 4.0
• Informes: informes bilingües generados automáticamente en PDF y CSV, disponibles local y remotamente
