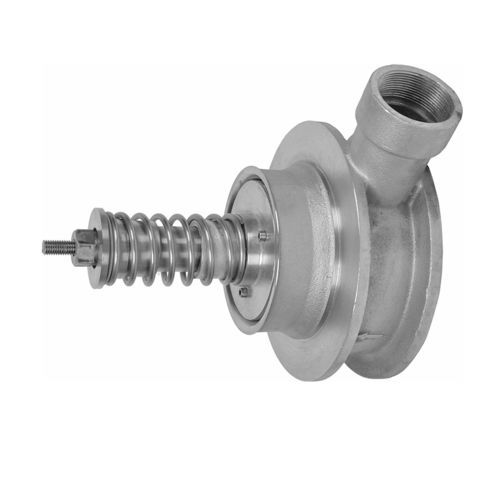

Sistema de dosificación para espuma antiincendio TPW MK3

de aguaen línea

Los sistemas dosificadores de amplio rango SKUM TPW MK3 funcionan dosificando espumógeno en la línea de suministro de agua. Al accionar el sistema, el agua entrante aplica presión al concentrado de la vejiga, que suministra concentrado presurizado al dispositivo dosificador. A continuación, la solución de agua y espuma se canaliza a los dispositivos de descarga de la zona de peligro. Cada dosificador consta de los siguientes componentes Cuerpo de bronce fundido Deflector de bronce Muelle de acero inoxidable Tubo dosificador de espuma de acero inoxidable El dosificador está disponible en tres tamaños estándar (6 pulg., 8 pulg. y 10 pulg.) y está diseñado para encajar entre dos bridas de tubería DN 150 (6 pulg.), DN 200 (8 pulg.) o DN 250 (10 pulg.) DIN PN16 (ANSI Clase 150). Se necesita un mínimo de cinco diámetros de tubería recta antes y después del dosificador. Cuando se instala en un sistema de rociadores húmedos de cabezal cerrado, el dosificador funciona de la siguiente manera: 1. Con el dosificador correctamente instalado en el tubo ascendente del aspersor, la presión del agua es igual a ambos lados del dosificador. 2. Cuando se abren los aspersores en una situación de incendio, el concentrado de espuma entra en el chorro de agua a través de un tubo dosificador mecanizado con precisión. 3. A medida que se abren más aspersores, el aumento del caudal de agua hace que el deflector se abra más, aumentando el tamaño del orificio del tubo dosificador. Esto hace que entre más concentrado de espuma en el chorro de agua. Esta característica confiere al dosificador la capacidad de dosificar correctamente tanto con caudales extremadamente bajos como con caudales extremadamente altos.
