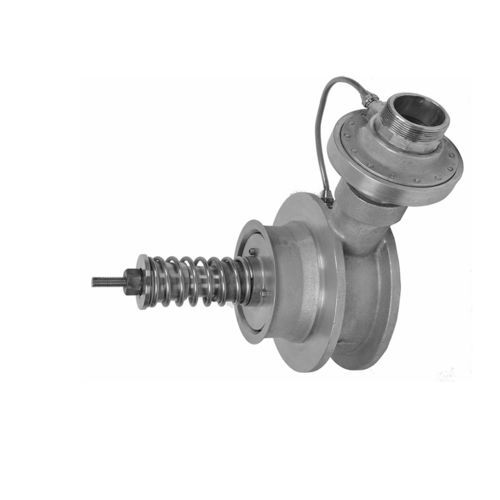

Sistema de dosificación para espuma antiincendio PPW MK3

de aguacon regulación de caudalde flujo continuo

Los sistemas de dosificación de amplio rango SKUM PPW MK3 funcionan manteniendo presiones iguales en las entradas de espumógeno y agua del dosificador. Esta capacidad de equilibrado y un orificio variable permiten utilizar el dosificador en una gama más amplia de caudales y presiones que los dosificadores de bomba de presión equilibrada estándar. El sistema utiliza una bomba de espuma centrífuga o de desplazamiento positivo para presurizar el espumógeno en el colector de suministro. Una válvula de control de presión situada en la línea de retorno al depósito de almacenamiento de espumógeno se ajusta para mantener una presión regulada en el colector de suministro de un mínimo de 1 bar a 2 bar (14,5 psi a 29 psi) superior a la presión máxima de la línea de suministro de agua. El espumógeno que no necesita el dosificador vuelve al tanque de almacenamiento atmosférico a través de la válvula de control de presión. Cuando se instala en un sistema de rociadores húmedos de cabezal cerrado, el dosificador funciona de la siguiente manera: 1. Con el dosificador correctamente instalado en el tubo ascendente del aspersor, la presión del agua es igual a ambos lados del dosificador. 2. Cuando se abren los cabezales de los aspersores durante una situación de incendio, el espumógeno entra en el chorro de agua a través de un tubo dosificador mecanizado con precisión. 3. A medida que se abren más aspersores, el aumento del caudal de agua hace que el deflector se abra más, aumentando el tamaño del orificio del tubo dosificador, lo que permite que entre más espumógeno en el chorro de agua. Esta característica confiere al dosificador la capacidad de dosificar correctamente tanto con caudales extremadamente bajos como con caudales extremadamente altos Cada dosificador consta de los siguientes componentes Cuerpo de bronce fundido Válvula de equilibrado de presión de bronce
