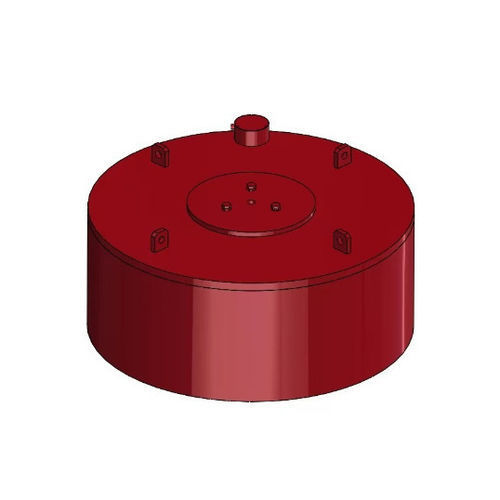

Limpiador magnético de virutas metálicas RCDB series

Descripción del producto
El separador electromagnético de disco RCDB es una unidad de eliminación de hierro desarrollada por SLon con amplia experiencia en equipos de separación magnética. Presenta una estructura de núcleo magnético y un diseño de circuito magnético específicos y utiliza materiales termoconductores e aislantes. La familia RCDB está pensada para la extracción continua de partículas ferrosas en líneas transportadoras en industrias de metales pesados, ligeros, preciosos y raros, y para entornos exigentes.

Características del producto

• Construcción totalmente cerrada y rellena con refrigeración natural: a prueba de humedad y resistente a la contaminación
• Buena aislación y disipación rápida del calor
• Alta fuerza de atracción magnética y elevada tasa de eliminación de hierro
• Posibilidad de automatización y control por programa para funcionamiento estable

Cómo funciona
Al energizarse, el electroimán genera un campo magnético fuerte y uniforme que penetra la capa de material sobre la cinta transportadora. Las partículas férricas son levantadas del producto a granel y se adhieren a la cara inferior del separador de disco. El RCDB es de limpieza manual: el material férrico capturado permanece adherido hasta que el sistema se desenergiza para la limpieza periódica.

Parámetros técnicos (filas de la tabla)
Encabezado: Tipo, Método de enfriamiento, Ancho de banda (mm), Altura de elevación nominal (mm), Potencia de excitación (kw), Intensidad magnética (mt), Dimensiones A (mm), C (mm), D (mm), F (mm), Peso (kg)
RCDB-5, Natural Cooling, 500, 150, ≤2, ≥70, A=854, C=455, D=600, F=420, Weight=545
RCDB-6, Natural Cooling, 650, 200, ≤3, ≥70, A=970, C=390, D=660, F=355, Weight=610
RCDB-8, Natural Cooling, 800, 250, ≤4, ≥70, A=1000, C=560, D=660, F=515, Weight=1080
RCDB-10, Natural Cooling, 1000, 300, ≤5, ≥70, A=1200, C=570, D=900, F=525, Weight=1410
RCDB-12, Natural Cooling, 1200, 350, ≤6.5, ≥70, A=1400, C=680, D=900, F=635, Weight=2090
RCDB-14, Natural Cooling, 1400, 400, ≤12, ≥70, A=1500, C=810, D=1200, F=790, Weight=3060
RCDB-16, Natural Cooling, 1600, 450, ≤14.5, ≥70, A=1600, C=930, D=1300, F=885, Weight=4400
RCDB-18, Natural Cooling, 1800, 500, ≤18, ≥70, A=1980, C=1000, D=1680, F=985, Weight=5400
RCDB-20, Natural Cooling, 2000, 550, ≤31.5, ≥70, A=2160, C=1010, D=1900, F=1000, Weight=6650

Nota sobre variantes
La familia de productos también incluye variantes RCDB‑T de serie mediana y pequeña con múltiples configuraciones T1/T2/T3 para los modelos base RCDB‑6 a RCDB‑20. Las variantes ofrecen diferentes combinaciones de alturas de elevación nominal, límites de potencia de excitación y valores dimensionales/pesos manteniendo el enfriamiento natural y una intensidad magnética típica ≥70 mt. Las filas completas de modelos y variantes T están disponibles en la ficha técnica del producto.

Especificaciones técnicas

• Serie: serie RCDB
• Marca: SLon
• Método de refrigeración: refrigeración natural (diseño auto‑refrigerado)
• Anchos de banda disponibles: 500 mm a 2000 mm (según modelo)
• Altura de elevación nominal: rango típico 150 mm a 550 mm (según modelo)
• Rango de potencia de excitación: aprox. ≤2 kW a ≤31.5 kW según el modelo
• Intensidad magnética: ≥70 mt (típico en los modelos listados)
• Dimensiones y pesos: varían según el modelo (ejemplos: RCDB‑5 peso 545 kg, RCDB‑10 peso 1410 kg, RCDB‑20 peso 6650 kg)
• Diseño: tipo disco totalmente cerrado, resistente a la humedad y a la contaminación, limpieza manual
