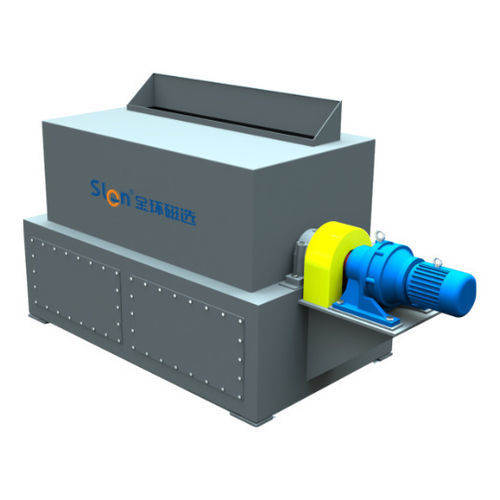

Separador de materiales secos SGTF series

magnético de tamborpara mineralrotativo

Descripción del producto:
El SGTF dry LIMS es un separador magnético de tambor seco de baja intensidad diseñado para la preconcentración de minerales magnéticos de baja ley, la eliminación de partículas magnéticas en minerales no metálicos, el tratamiento en seco de relaves y la purificación de polvo de escoria sulfúrica y polvo de concentrado de hierro.

Características del producto:

• No requiere agua para el procesamiento, apto para operaciones en seco o en circuito cerrado;
• Sistema magnético semicircular multietapa que mejora el rendimiento de separación;
• Regulación continua de la velocidad del tambor para ajustar de forma flexible los parámetros de proceso;

Detalles de funcionamiento:
La unidad está compuesta por un mecanismo de tambor giratorio, bastidor, caja de cambios y conjunto magnético. El material atraviesa el tambor donde polos magnéticos semicirculares generan un campo intenso que captura las partículas magnéticas en la superficie del tambor. Las partículas capturadas se transportan a la zona no magnética y se descargan por la salida de concentrado por gravedad y fuerza centrífuga, mientras que el material no magnético sale por la tolva de relaves.

Parámetros técnicos:

• Modelos disponibles: SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Rango de diámetros: 600–1200 mm
• Rango de longitudes: 1200–4500 mm
• Rango de velocidades: 0–40 / 0–60 / 0–70 / 0–80 r/min según modelo
• Tamaño de alimentación: 0–12 mm
• Capacidad: 10–250 t/h según modelo
• Potencia: 5.5–55 kW según modelo
• Peso: 1.55–17 t según modelo

Datos típicos por modelo:

• SGTF-612 — Diámetro: 600 mm; Longitud: 1200 mm; Velocidad: 0–80 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 10–15 t/h; Potencia: 5.5 kW; Peso: 1.55 t
• SGTF-618 — Diámetro: 600 mm; Longitud: 1800 mm; Velocidad: 0–80 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 15–25 t/h; Potencia: 7.5 kW; Peso: 1.70 t
• SGTF-712 — Diámetro: 750 mm; Longitud: 1200 mm; Velocidad: 0–70 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 20–35 t/h; Potencia: 7.5 kW; Peso: 2.2 t
• SGTF-718 — Diámetro: 750 mm; Longitud: 1800 mm; Velocidad: 0–70 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 35–45 t/h; Potencia: 11 kW; Peso: 3.3 t
• SGTF-918 — Diámetro: 900 mm; Longitud: 1800 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 45–65 t/h; Potencia: 15 kW; Peso: 4.5 t
• SGTF-924 — Diámetro: 900 mm; Longitud: 2400 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 65–80 t/h; Potencia: 18.5 kW; Peso: 5 t
• SGTF-1018 — Diámetro: 1050 mm; Longitud: 1800 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 80–100 t/h; Potencia: 18.5 kW; Peso: 5.5 t
• SGTF-1021 — Diámetro: 1050 mm; Longitud: 2100 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 100–120 t/h; Potencia: 22 kW; Peso: 6.5 t
• SGTF-1024 — Diámetro: 1050 mm; Longitud: 2400 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 120–135 t/h; Potencia: 22 kW; Peso: 8 t
• SGTF-1030 — Diámetro: 1050 mm; Longitud: 3000 mm; Velocidad: 0–60 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 135–145 t/h; Potencia: 30 kW; Peso: 10.5 t
• SGTF-1218 — Diámetro: 1200 mm; Longitud: 1800 mm; Velocidad: 0–40 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 145–165 t/h; Potencia: 22 kW; Peso: 7 t
• SGTF-1224 — Diámetro: 1200 mm; Longitud: 2400 mm; Velocidad: 0–40 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 165–185 t/h; Potencia: 30 kW; Peso: 9 t
• SGTF-1230 — Diámetro: 1200 mm; Longitud: 3000 mm; Velocidad: 0–40 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 185–205 t/h; Potencia: 37 kW; Peso: 11.5 t
• SGTF-1236 — Diámetro: 1200 mm; Longitud: 3600 mm; Velocidad: 0–40 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 205–225 t/h; Potencia: 45 kW; Peso: 13.5 t
• SGTF-1245 — Diámetro: 1200 mm; Longitud: 4500 mm; Velocidad: 0–40 r/min; Tamaño de alimentación: 0–12 mm; Capacidad: 225–250 t/h; Potencia: 55 kW; Peso: 17 t
