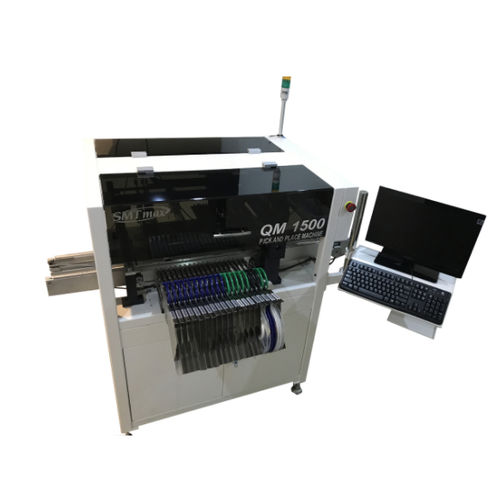

Máquina de inserción SMT QM1500
automáticacon sistema de alineación óptico

máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
SMT
Otras características
automática, con sistema de alineación óptico

Descripción

Descripción Máquina de selección y colocación automática de componentes con cabezales dobles. La máquina QM1500 puede llegar a una velocidad de 3.000 PPH con resolución de eje X y Y de 0.0005″ y tiene un control de circuito cerrado y resolución de rotación de 0.045°. Incluye un sistema de enfoque por visión computarizado para circuitos integrados (SOP, QFP, BGA, TQFP, TSOP). El tamaño máximo de la PCB es de 17″x 12″ (431X304mm) incluyendo 1 accesorio para bandeja waffle. Funciona con alimentadores neumáticos, 20 puertos instalados en la parte frontal con 20 puertos opcionales (para el lado trasero). También tiene la opción de cambiar 20 puertos de alimentación de aire para el kit de alimentación QM-PA01. (QM-PA01 toma más tiempo de programación y es más lento, pero es una alternativa más económica) Especificaciones 2 cabezales. 3.000 pph estimados (partes por hora). Guía de revestimiento doble para X e Y. Tornillo de bola (en lugar del tornillo de avance). Área de trabajo de 17″× 13″ (431X304 mm). Colocación del estándar 0402 (actualización de la cámara y el alimentador para la colocación de la pieza 0201). Sistema de enfoque automático de visión por computadora para IC (SOP, QFP, BGA) y mejor colocación de piezas pequeñas. Ángulos de rotación del eje Z y de rotación Theta totalmente programables. Resolución de los ejes X y Y de 0.0005″, posicionamiento 0.001″, resolución rotacional de 0.045°. Capacidad de hasta 40 alimentadores para QM1500. Elección de 20 puertos de alimentación neumáticos o kit de alimentación QMPA-01. Corrección automática de la posición de la tarjeta PCB con reconocimiento fiducial incluido. Inspección automática visual del componente colocado.

VÍDEO

Catálogos

QM1500ds
QM1500ds
10 Páginas
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
