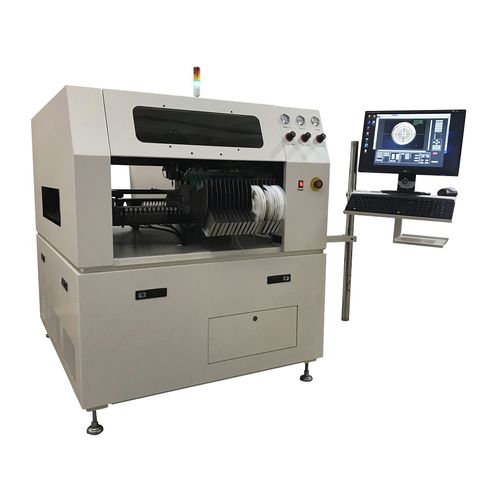

Máquina de inserción para LED QM3000
SMTautomáticacon sistema de alineación óptico

máquina de inserción para LED
máquina de inserción para LED
máquina de inserción para LED
máquina de inserción para LED
máquina de inserción para LED
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
para LED, SMT
Otras características
automática, con sistema de alineación óptico, para sistema autónomo

Descripción

Descripción La QM3000 es nuestro modelo más grande y robusto ya que está hecho de hierro fundido. Es ideal para la fabricación de SMT y la producción de prototipos. Esta máquina de pick & place altamente flexible se puede instalar en una línea llave en mano seleccionando la opción de transportador interno. Funciona con cabezas dobles de recogida y colocación con una velocidad de 3.500 partes por hora. Es capaz de almacenar hasta 56 de nuestros alimentadores neumáticos de 8 mm; vendrá con un sistema de visión completo que consiste en una cámara superior y otra inferior. La QM3000 incluye un dispositivo de PCB que se puede ajustar hasta 18″(457 mm) × 12″ (304 mm) capaz de contener una bandeja JEDEC y una PCB. Especificaciones • 3500 pph estimados (partes por hora). • Área de trabajo de 18″(460 mm) × 12″ (304 mm). • Colocación del estándar 0402 (actualización para piezas más pequeñas). • Sistema de enfoque automático de visión por computadora para IC (SOP, QFP, BGA) y mejor colocación de piezas pequeñas. • Ángulos de rotación del eje Z y de rotación Theta totalmente programables. • Resolución ejes X y Y de 0.0005″, posicionamiento 0.001″, resolución rotacional de 0.045°. • Capacidad para 56 alimentadores estándar para QM3000. • Corrección automática de la posición de la tarjeta PCB con reconocimiento fiducial incluido. • Inspección automática visual del componente colocado. • Función de conversión de archivo CAD. • Función de conversión de archivos Gerber. • Función de soldadura selectiva integrada (adaptador de montaje de pistola de aire caliente opcional).

VÍDEO

Catálogos

QM3000
QM3000
10 Páginas
