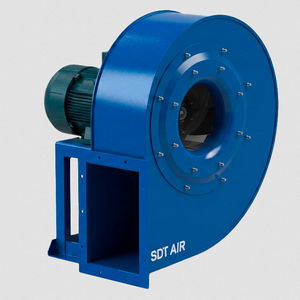

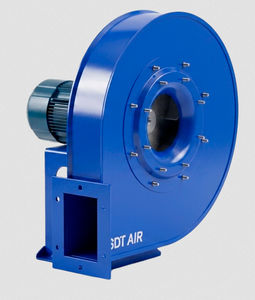

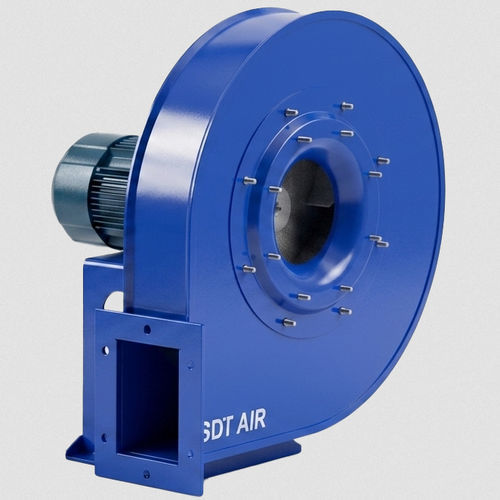

Ventilador de alta eficacia Pressox

silenciosocentrífugode refrigeración

Overview
La serie Pressox de SDT Air es un ventilador centrífugo de media presión y simple aspiración, de construcción robusta con carcasa y turbina en chapa de acero. Está diseñado para aire limpio o ligeramente polvoriento y para procesos industriales que requieren presiones elevadas con caudales bajos o medios. Configuración Sistema 4: rodete montado directamente sobre el eje del motor y motor apoyado en bancada rígida para garantizar alineación permanente y reducción de mantenimiento.

Key features

• Ventilador centrífugo de media presión, simple aspiración
• Carcasa y rodete en chapa de acero de gran robustez
• Adecuado para aire limpio y cargas ligeras de polvo
• Configuración Sistema 4: rodete sobre eje del motor, motor sobre bancada rígida
• Transmisión por correa desde tamaño 710; accionamiento directo desde tamaño 1120

Typical applications

• Transporte neumático
• Extracción y extracción localizada
• Aspiración tras filtros, separadores y ciclones
• Refrigeración de maquinaria
• Secado de materiales
• Hornos industriales

Design and aerodynamic characteristics
El ventilador incorpora un rodete de álabes inclinados hacia atrás con perfil autolimpiante, equilibrado estática y dinámicamente para un funcionamiento silencioso y eficiente. La estabilidad dinámica se mejora con un pie de apoyo delantero para minimizar vibraciones. El montaje permite ajuste de orientación en destino hasta tamaño 630; para tamaños 710–1000 la orientación se define en fábrica para garantizar la integridad del conjunto.

Construction, materials and finishes

• Construcción estándar: acero al carbono para piezas ferrosas, rodete y carcasa en chapa de acero
• Ensamblaje: engatillado de alta precisión hasta 630; soldadura continua a partir de 630 para máxima rigidez
• Acabado estándar: pintura industrial; opciones de protección anticorrosiva y resistentes al calor disponibles

Thermal and special executions

• Servicio continuo estándar hasta 130 °C
• Ejecuciones alta temperatura con rodete refrigerado, selección de materiales y soluciones constructivas para dilataciones — hasta 250 °C en continuo según configuración
• Ejecuciones especiales disponibles: acero inoxidable (AISI 304 / 316), Corten, Hardox, recubrimientos resistentes al calor, galvanizado en caliente, recubrimientos C4/C5, carcasas estancas o aisladas, versiones antichispas, puertas de inspección, drenajes, motores ATEX

Motorization and efficiency

• Motores TEFC (totalmente cerrados con ventilación exterior) para entornos industriales exigentes
• Conformidad ErP: IE3 estándar entre 0,75 kW y 55 kW; IE4 a partir de 75 kW; IE2 para potencias inferiores a 0,75 kW

Technical specifications

• Nombre de producto: Pressox (SDT Air)
• Tipo: ventilador centrífugo de media presión, simple aspiración
• Configuración: Sistema 4 (rodete en eje del motor, motor en bancada rígida)
• Rodete: álabes hacia atrás, perfil autolimpiante, equilibrado estática y dinámicamente
• Materiales: acero al carbono estándar; opciones: inoxidable, Corten, Hardox
• Montaje: orientable en destino hasta 630; orientación en fábrica para 710–1000
• Transmisión: correa desde 710; accionamiento directo desde 1120
• Temperatura de servicio: estándar hasta 130 °C; ejecuciones especiales hasta 250 °C
• Acabados: pintura industrial estándar; opciones: recubrimientos resistentes, galvanizado, C4/C5
• Opciones: puertas de inspección, drenajes, carcasas estancas/aisladas, versiones antichispas, motores ATEX
• Aplicaciones: transporte neumático, extracción, extracción localizada, refrigeración de maquinaria, secado de materiales, hornos industriales, aspiración tras filtración
