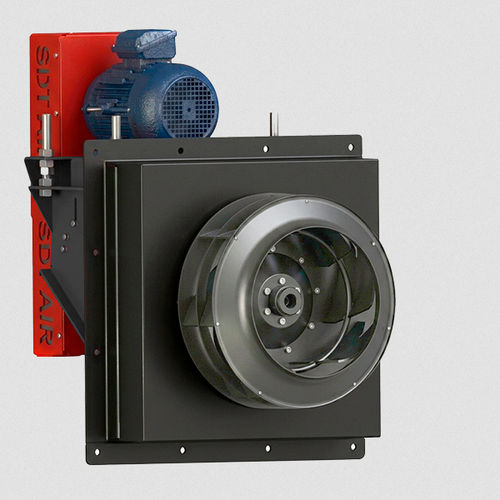

Ventilador de alta eficacia Pirox

de alta temperaturasilenciosoIP55

Descripción
La serie PIROX de SDT Air está diseñada para la recirculación de gases calientes en procesos térmicos industriales que requieren funcionamiento continuo, fiable y seguro en condiciones de temperatura severas. Configurada como plug fan con transmisión por correa y cajón térmicamente aislado, la unidad está concebida para ofrecer rendimiento, reducción de vibraciones y ruido, y larga vida útil en procesos continuos.

Aplicaciones típicas

• Hornos
• Calderas
• Cabinas de pintura
• Secaderos
• Cámaras térmicas aisladas
• Quemadores
• Hornos de fusión
• Sistemas de control de temperatura

Aislamiento térmico

• Aislamiento de lana de roca de alta densidad
• Densidad: 145 kg/m³
• Espesor estándar de pared: 150 mm

Turbina a reacción

• Rodete autolimpiante
• Rodete reforzado de álabes hacia atrás (tipo reacción) de alta eficiencia
• Fabricado en acero laminado al carbono
• Equilibrado dinámico para minimizar ruido y vibraciones

Características principales

• Rodete de alto rendimiento
• Diseño autolimpiante
• Equilibrado dinámico
• Acabado del rodete en pintura anticalórica negra
• Construcción monobloque estanca heavy duty

Sistema de transmisión

• Conjunto de transmisión con protecciones según ISO 13857
• Correa de alta eficiencia sin mantenimiento

Ejecución térmica

• Rango de temperatura del gas para funcionamiento continuo: -40 °C a 350 °C
• Versiones opcionales hasta 450 °C disponibles bajo demanda
• Temperatura ambiente máxima de trabajo del motor: 60 °C

Acabado estándar

• Construcción en acero laminado al carbono
• Pintura resistente al calor
• Acabado de protección anticorrosiva C3
• Rodete acabado en pintura anticalórica negra

Motorización y eficiencia

• Motores TEFC: motores asíncronos normalizados IEC, jaula de ardilla
• Protección IP55
• Aislamiento eléctrico Clase F
• Montaje motor B3 sobre bancada

Voltajes estándar

• 230/400 V 50 Hz para motores trifásicos hasta 4 kW
• 400/690 V 50 Hz para potencias superiores

Cumplimiento ErP

• IE3 (Eficiencia Premium): estándar de 0,75 kW a 55 kW
• IE4 (Super Premium): a partir de 75 kW
• IE2 (Alta eficiencia): para potencias inferiores a 0,75 kW

Características / especificaciones técnicas

• Denominación serie/modelo: PIROX
• Tipo: Ventilador centrífugo a reacción (plug fan), transmisión por correa
• Aislamiento: lana de roca 145 kg/m³; espesor estándar 150 mm
• Materiales: acero laminado al carbono (chasis y rodete)
• Rodete: álabes hacia atrás, reforzado, autolimpiante, acabado en pintura anticalórica negra
• Equilibrado dinámico del rodete
• Construcción monobloque estanca heavy duty
• Sistema de transmisión: conjunto protegido según ISO 13857; correa de alta eficiencia sin mantenimiento
• Rango temperatura gas continuo: -40 °C a 350 °C (hasta 450 °C bajo demanda)
• Temperatura ambiente máxima motor: 60 °C
• Motores: TEFC, IEC jaula de ardilla, IP55, aislamiento Clase F, montaje B3 sobre bancada
• Voltajes: 230/400 V 50 Hz (hasta 4 kW); 400/690 V 50 Hz (para potencias superiores)
• ErP: IE2 / IE3 / IE4 según potencia (ver ficha técnica)
• Acabado: pintura resistente al calor; protección C3
