Digitalizador hasta 5 GS/s DN2.33x series

hasta 10 GS/shasta 3,2 GS/s1 canal

Descripción general

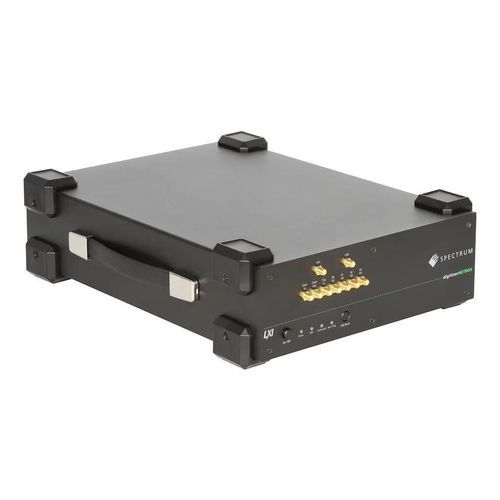

La serie DN2.33x agrupa instrumentos digitizerNETBOX Ethernet/LXI que proporcionan conversión A/D de 12 bits con tasas de muestreo de hasta 10,0 GS/s y ancho de banda analógico de hasta 4,70 GHz para captura de señales de alta velocidad y operación remota en red.

Características principales

• Modelos con tasas de muestreo de 10,0 GS/s, 6,4 GS/s y 3,2 GS/s (variantes de uno y dos canales).
• Ancho de banda analógico hasta 4,70 GHz según el modelo.
• Configuraciones de 1 o 2 canales; memoria a bordo hasta 2 GSamples (ampliable según opciones del equipo).
• Cuatro rangos de entrada: ±200 mV a ±2,5 V; impedancia de entrada 50 Ω; acoplamiento DC; entradas single-ended.
• Modos de disparo: ventana, re-arm, OR/AND; soporte de marcación temporal y modos de grabación múltiple.
• Operación remota vía Ethernet / LXI (instrumento en red digitizerNETBOX).

Modelos disponibles y especificaciones principales

• DN2.335-01 — Ethernet; 1 canal; 12 bits; 10 GS/s (1 ch); 3 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.336-01 — Ethernet; 1 canal; 12 bits; 10 GS/s (1 ch); 4,70 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.335-02 — Ethernet; 2 canales; 12 bits; 10 GS/s (1 ch) / 5 GS/s (2 ch); 3 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.336-02 — Ethernet; 2 canales; 12 bits; 10 GS/s (1 ch) / 5 GS/s (2 ch); 4,70 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.333-01 — Ethernet; 1 canal; 12 bits; 6,4 GS/s; 2 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.333-02 — Ethernet; 2 canales; 12 bits; 6,4 GS/s (1 ch) / 3,2 GS/s (2 ch); 2 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.
• DN2.332-02 — Ethernet; 2 canales; 12 bits; 3,2 GS/s; 1 GHz ancho de banda; entrada ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; memoria hasta 2 GSamples; opciones: Block Average, Digital Pulse Generator.

Especificaciones técnicas

• Resolución: 12 bits (modo nativo 12 bits, modo 8 bits, modo 12 bits empaquetado).
• Tasas de muestreo máximas: hasta 10,0 GS/s en un canal; 6,4 GS/s; 3,2 GS/s según el modelo y los canales activos.
• Ancho de banda analógico: hasta 4,70 GHz según variante.
• Rangos de entrada: ±200 mV a ±2,5 V (cuatro rangos seleccionables).
• Impedancia de entrada: 50 Ω; acoplamiento: DC; tipo de entrada: single-ended.
• Canales: 1 o 2 (según modelo); tasas de muestreo reducidas en modo 2 canales como se indica por modelo.
• Memoria a bordo: hasta 2 GSamples (según modelo); opciones de memoria superiores disponibles según la documentación de la familia.
• Modos de disparo: ventana, re-arm, OR/AND; soporte de marcación temporal y grabación múltiple.
• Operación remota: instrumento de red Ethernet / LXI (operación remota digitizerNETBOX).
• Opciones: Block Average, Digital Pulse Generator, Multiple Recording, Timestamping, modos digitales de captura reducida.
