Digitalizador hasta 5 GS/s DN6.33 series

hasta 10 GS/shasta 3,2 GS/s10 canales

Visión general

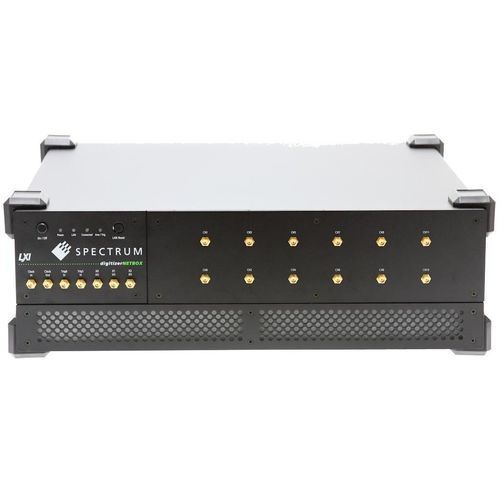

La serie DN6.33x son instrumentos ultra rápidos Ethernet/LXI digitizerNETBOX que ofrecen resolución de 12 bits y tasas de muestreo de 3,2 GS/s hasta 10,0 GS/s, disponibles en configuraciones multicanal de hasta 12 canales. Combinan front-ends A/D de muy alta ancho de banda con memoria a bordo flexible y operación remota vía Ethernet/LXI para aplicaciones de laboratorio y pruebas automatizadas.

Aspectos destacados

• Modelos con tasas de muestreo 10,0 GS/s, 6,4 GS/s y 3,2 GS/s
• Ancho de banda analógico hasta 3,0 GHz (variantes de 2,0 GHz para modelos 6,4/3,2 GS/s)
• Conteo de canales disponible: 4, 6, 8, 10 o 12
• Memoria a bordo: estándar 1/2 GSamples por canal; opcional 4/8 GSamples por canal
• Cuatro rangos de entrada de ±200 mV a ±2,5 V; impedancia 50 Ω; acoplamiento DC; entradas single-ended
• Modos de trigger: Window, re-arm, OR/AND y configuraciones múltiples
• Control remoto e integración vía Ethernet / LXI

Modelos disponibles y datos principales por modelo (extraído de la tabla de producto)

• DN6.335-04 — Ethernet; 4 entradas analógicas; 12 Bit; 10 GS/s (1–2 canales activos), 5 GS/s (4 activos); 3 GHz; rangos ±200 mV a ±2,5 V; 50 Ω; DC; single-ended; offset usuario ±100 %; Memoria (Max): 2x2 GSamples (2x8 GSamples opcional); Sincronización Internal Star-Hub; Funciones: 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp; Opciones: Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet; 6 entradas analógicas; 12 Bit; 10 GS/s (1–2 activos), 5 GS/s (4–6 activos); 3 GHz; Memoria (Max): 3x2 GSamples (3x8 opcional); Sincronización Internal Star-Hub; mismas funciones/opciones
• DN6.335-08 — Ethernet; 8 entradas analógicas; 12 Bit; 10 GS/s (1,2,4 activos), 5 GS/s (6,8 activos); 3 GHz; Memoria (Max): 4x2 GSamples (4x8 opcional)
• DN6.335-10 — Ethernet; 10 entradas analógicas; 12 Bit; 10 GS/s (1,2,4 activos), 5 GS/s (6,8,10 activos); 3 GHz; Memoria (Max): 5x2 GSamples (5x8 opcional)
• DN6.335-12 — Ethernet; 12 entradas analógicas; 12 Bit; 10 GS/s (1,2,4,6 activos), 5 GS/s (8,10,12 activos); 3 GHz; Memoria (Max): 6x2 GSamples (6x8 opcional)
• DN6.333-04 — Ethernet; 4 entradas analógicas; 12 Bit; 6,40 GS/s (1–2 activos), 3,20 GS/s (4 activos); 2 GHz; Memoria (Max): 2x2 GSamples (2x8 opcional)
• DN6.333-06 — Ethernet; 6 entradas analógicas; 12 Bit; 6,40 GS/s (1–2 activos), 3,20 GS/s (4–6 activos); 2 GHz; Memoria (Max): 3x2 GSamples (3x8 opcional)
• DN6.333-08 — Ethernet; 8 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 activos), 3,20 GS/s (6,8 activos); 2 GHz; Memoria (Max): 4x2 GSamples (4x8 opcional)
• DN6.333-10 — Ethernet; 10 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 activos), 3,20 GS/s (6,8,10 activos); 2 GHz; Memoria (Max): 5x2 GSamples (5x8 opcional)
• DN6.333-12 — Ethernet; 12 entradas analógicas; 12 Bit; 6,40 GS/s (1,2,4 activos), 3,20 GS/s (6,8,10,12 activos); 2 GHz; Memoria (Max): 6x2 GSamples (6x8 opcional)

Especificaciones técnicas

• Resolución: 12 Bit (con modo 8 Bit y modo 12 Bit packed disponibles)
• Tasa máxima de muestreo: hasta 10,0 GS/s (dependiente del modelo); otras variantes a 6,4 GS/s y 3,2 GS/s
• Ancho de banda analógico: hasta 3,0 GHz (variantes 3 GHz) o hasta 2,0 GHz (variantes 6,4/3,2 GS/s)
• Número de canales: 4, 6, 8, 10, 12 (dependiente del modelo)
• Rangos de entrada: ±200 mV a ±2,5 V (cuatro rangos seleccionables)
• Impedancia de entrada: 50 Ω
• Acoplamiento: DC
• Tipo de entrada: Single-ended
• Memoria a bordo: base 1/2 GSamples por canal; opciones 4 GSamples o 8 GSamples por canal
• Modos de trigger: Window, re-arm, triggers OR/AND
• Sincronización: Internal Star-Hub (sincronización multi-módulo)
• Temporización, modos de grabación múltiples, opción Block Average
• Control remoto: Ethernet / LXI (dispositivo digitizerNETBOX)
