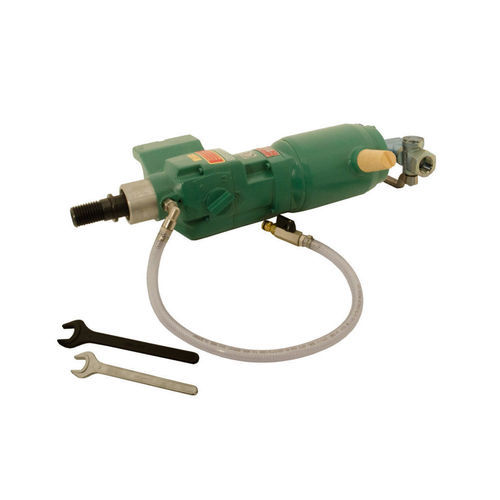

Corona perforadora neumática 2 1328 0050

con sistema de refrigeraciónATEX

Descripción del producto
Unidad de perforación por corona neumática para montaje en columna de perforación, diseñada para perforar hormigón, piedra y albañilería hasta 300 mm de diámetro. N.º de la columna de perforación: 9 4101 0090.

Atributos principales

• Fuente de energía: Neumática
• Presión de trabajo: 6 bar
• Perforación con columna: hasta Ø 300 mm
• ATEX: II2GExhIIBT6Gb

Datos técnicos
N.º DE PEDIDO: 2 1328 0050
Especificación ATEX: II2GExhIIBT6Gb
Fuente de energía: Neumática
Presión de trabajo: 6 bar
Adaptador de broca: 1 1/4" UNC macho / R1/2" hembra
Diámetro máximo de broca: 300.00 mm
Uso previsto: con columna de perforación
Marchas: 3
Velocidades: 300/700/1,350 rpm
Pares: 90/56/29 Nm
Potencia: 2.80 kW
Consumo de aire: 3.50 m³/min
Diámetro central adaptador de herramienta: 60.00 mm
Longitud total: 516.00 mm
Conexión: R3/4" macho
Conexión de refrigeración: sistema Gardena
Nivel sonoro LpA: 85.0 dB(A)
Nivel sonoro LWA: 96.0 dB(A)
Nivel de vibración: <2.5 m/s²
Peso: 12.7 kg
Campos de aplicación / sector: Construcción de energía y tuberías; Construcción de plantas y mecánica

Accesorios
Brocas coronas
N.º DE PEDIDO | Diámetro broca [mm] | Velocidad óptima de perforación [rpm] | Velocidad periférica [m/s] | Conexión [inch] | Longitud útil [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

Columna de perforación
N.º DE PEDIDO | Descripción
9 4101 0090 | Columna de perforación para brocas hasta Ø 300 mm

Mandriles
N.º DE PEDIDO | Descripción
9 2902 0280 | Adaptador de 1 1/4" UNC hembra a M18x1.5 macho
9 2902 0290 | Adaptador de 1 1/4" UNC hembra a Weldonschaft 1 1/4" hembra
9 2902 0350 | Adaptador de 1 1/4" UNC hembra a Weldon 3/4" hembra
9 2902 0240 | Adaptador desde R 1/2" para mandril tipo 9 2911 0040 y 9 2911 0050
9 2911 0040 | Mandril para brocas Ø 3 a 16 mm
9 2911 0050 | Mandril para brocas Ø 1.5 a 13 mm

Extensiones para brocas
N.º DE PEDIDO | Descripción | Conexión (lado máquina) | Conexión (broca) | Longitud [mm]
2 1315 7020 | Extensión | 1 1/4" UNC hembra | R1/2" hembra | 300.00
2 1319 7020 | Extensión | 1 1/4" UNC hembra | 1 1/4" UNC macho | 100.00
2 1318 7020 | Extensión | 1 1/4" UNC hembra | 1 1/4" UNC macho | 200.00
2 1314 7020 | Extensión | 1 1/4" UNC hembra | 1 1/4" UNC macho | 300.00
2 1316 7020 | Extensión | 1 1/4" UNC hembra | 1 1/4" UNC macho | 400.00
2 1322 7020 | Extensión | 1 1/4" UNC hembra | 1 1/4" UNC macho | 500.00

Unidades de servicio
N.º DE PEDIDO | Descripción
9 2406 0260 | Unidad de servicio portátil, regulador de presión 3/4"
9 2406 0650 | Unidad de servicio portátil, carcasa protectora, regulador de presión 3/4"

Mangueras y más
N.º DE PEDIDO | Descripción
9 3610 0430 | Manguera neumática ID 19 mm, 2.5 m, acoplamiento de garra atornillable
9 2102 0020 | Acoplamiento de garra, sellado metálico, 3/4” ID

Accesorios varios
N.º DE PEDIDO | Descripción
5 8002 9100 | Depósito de agua 10 l
2 1315 9500 | Juego de herramientas
5 1212 9000 | Maletín de transporte
9 9902 0120 | Aceite multiuso para limpieza y protección

Especificaciones

• Número de pedido: 2 1328 0050
• ATEX: II2GExhIIBT6Gb
• Fuente de energía: Neumática
• Presión de trabajo: 6 bar
• Diámetro máx. de broca: 300 mm
• Marchas: 3 (velocidades 300/700/1,350 rpm)
• Pares: 90 / 56 / 29 Nm
• Potencia: 2.80 kW
• Consumo de aire: 3.50 m³/min
• Diámetro centro adaptador herramienta: 60 mm
• Longitud total: 516 mm
• Conexión: R3/4" macho
• Conexión de refrigeración: sistema Gardena
• Niveles sonoros: LpA 85.0 dB(A), LWA 96.0 dB(A)
• Nivel de vibración: <2.5 m/s²
• Peso: 12.7 kg
• Campos de aplicación: Construcción de energía y tuberías; Construcción de plantas y mecánica
