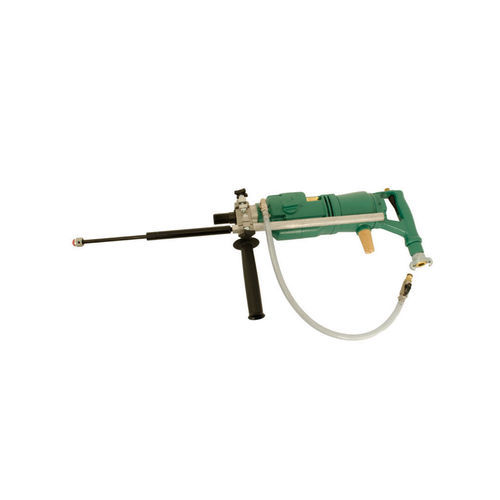

Corona perforadora neumática 2 1336 0010

para hormigónde manopara zona peligrosa

Descripción del producto
Unidad de perforación por núcleo neumática para taladros manuales en hormigón, piedra y albañilería hasta 160 mm de diámetro. Diseñada para uso en zonas ATEX (grupo de equipos I).

Atributos principales

• Número de pedido: 2 1336 0010
• Fuente de energía: Neumática
• Presión de trabajo: 6 bar
• Perforación a mano: hasta ø 82 mm
• Perforación con soporte: hasta ø 160 mm
• Versión para minería
• ATEX: IM2ExhIMbT6

Datos técnicos

• N.º de pedido: 2 1336 0010
• Especificación ATEX: IM2ExhIMbT6
• Fuente de energía: Neumática
• Presión de trabajo: 6 bar
• Adaptador de broca: 1 1/4" UNC macho / R1/2" hembra
• Diámetro máximo de broca: 160,00 mm
• Uso: perforación a mano / con soporte
• Etapas de engranaje: 3
• Velocidades: 300 / 700 / 1.350 rpm
• Etapas de par: 90 / 56 / 29 Nm
• Potencia: 2,80 kW
• Consumo de aire: 3,50 m³/min
• Diámetro central del adaptador de herramienta: 60,00 mm
• Longitud total: 594,00 mm
• Conexión: R3/4" macho
• Conexión de refrigeración: sistema Gardena
• Nivel sonoro LpA: 85,0 dB(A)
• Nivel sonoro LWA: 96,0 dB(A)
• Nivel de vibración: <2,5 m/s²
• Peso: 17,7 kg
• Campos de aplicación / sectores: construcción de energía y tuberías; minería; construcción de maquinaria e instalaciones

Accesorios (selección)

Brocas de corona

• 9 2527 0010 | 16,00 mm | Velocidad óptima: 4.500 rpm | Velocidad periférica: 3,53 m/s | Conexión: R1/2" | Longitud útil: 320,00 mm
• 9 2527 0020 | 20,00 mm | Velocidad óptima: 3.200 rpm | Velocidad periférica: 3,35 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0030 | 25,00 mm | Velocidad óptima: 2.500 rpm | Velocidad periférica: 3,27 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0040 | 30,00 mm | Velocidad óptima: 2.200 rpm | Velocidad periférica: 3,45 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0050 | 35,00 mm | Velocidad óptima: 1.900 rpm | Velocidad periférica: 3,48 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0060 | 40,00 mm | Velocidad óptima: 1.700 rpm | Velocidad periférica: 3,55 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0070 | 45,00 mm | Velocidad óptima: 1.500 rpm | Velocidad periférica: 3,53 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0080 | 50,00 mm | Velocidad óptima: 1.300 rpm | Velocidad periférica: 3,40 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0090 | 55,00 mm | Velocidad óptima: 1.200 rpm | Velocidad periférica: 3,45 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0100 | 60,00 mm | Velocidad óptima: 1.100 rpm | Velocidad periférica: 3,45 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0110 | 68,00 mm | Velocidad óptima: 1.000 rpm | Velocidad periférica: 3,40 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2527 0120 | 72,00 mm | Velocidad óptima: 900 rpm | Velocidad periférica: 3,30 m/s | Conexión: R1/2" | Longitud útil: 400,00 mm
• 9 2526 0140 | 82,00 mm | Velocidad óptima: 800 rpm | Velocidad periférica: 3,35 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0160 | 92,00 mm | Velocidad óptima: 680 rpm | Velocidad periférica: 3,20 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0180 | 102,00 mm | Velocidad óptima: 620 rpm | Velocidad periférica: 3,25 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0200 | 112,00 mm | Velocidad óptima: 570 rpm | Velocidad periférica: 3,28 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0220 | 122,00 mm | Velocidad óptima: 520 rpm | Velocidad periférica: 3,26 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0240 | 132,00 mm | Velocidad óptima: 470 rpm | Velocidad periférica: 3,20 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0260 | 142,00 mm | Velocidad óptima: 420 rpm | Velocidad periférica: 3,07 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm
• 9 2526 0280 | 152,00 mm | Velocidad óptima: 390 rpm | Velocidad periférica: 3,06 m/s | Conexión: 1 1/4" UNC | Longitud útil: 450,00 mm

Soporte de perforación

• 2 1317 9500 | Soporte de perforación para orificios angulares entre 45°–90° hasta ø 160 mm

Abrazadera para tuberías

• 2 1313 8500 | Abrazadera para tuberías, uso con soporte tipo 9 4101 0080 | Para dia. tubo: 150,00 hasta 600,00 mm

Mordazas / Portabrocas

• 9 2902 0280 | Adaptador 1 1/4" UNC hembra -> M18x1.5 macho
• 9 2902 0290 | Adaptador 1 1/4" UNC hembra -> vástago Weldon 1 1/4" hembra
• 9 2902 0350 | Adaptador 1 1/4" UNC hembra -> Weldon 3/4" hembra
• 9 2902 0240 | Adaptador desde R 1/2" para portabrocas tipo 9 2911 0040 y 9 2911 0050
• 9 2911 0040 | Portabrocas para brocas de ø 3 a 16 mm
• 9 2911 0050 | Portabrocas para brocas de ø 1,5 a 13 mm

Extensiones para brocas

• 2 1315 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: R1/2" hembra | Longitud: 300,00 mm
• 2 1319 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: 1 1/4" UNC macho | Longitud: 100,00 mm
• 2 1318 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: 1 1/4" UNC macho | Longitud: 200,00 mm
• 2 1314 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: 1 1/4" UNC macho | Longitud: 300,00 mm
• 2 1316 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: 1 1/4" UNC macho | Longitud: 400,00 mm
• 2 1322 7020 | Extensión | Lado máquina: 1 1/4" UNC hembra | Lado broca: 1 1/4" UNC macho | Longitud: 500,00 mm

Unidades de servicio

• 9 2406 0260 | Unidad de servicio portátil, regulador de presión 3/4"
• 9 2406 0650 | Unidad de servicio portátil, carcasa protectora, regulador de presión 3/4"

Tubos y más

• 9 3610 0430 | Manguera neumática de presión ID 19 mm, 2,5 m de longitud, acoplamiento de garra roscado
• 9 2102 0020 | Acoplamiento de garra, sello metálico, ID 3/4"

Accesorios varios

• 5 8002 9100 | Depósito de agua 10 l
• 2 1315 9500 | Juego de herramientas
• 9 9910 0080 | Maletín de transporte
• 9 9902 0120 | Aceite multiuso para limpieza y protección
