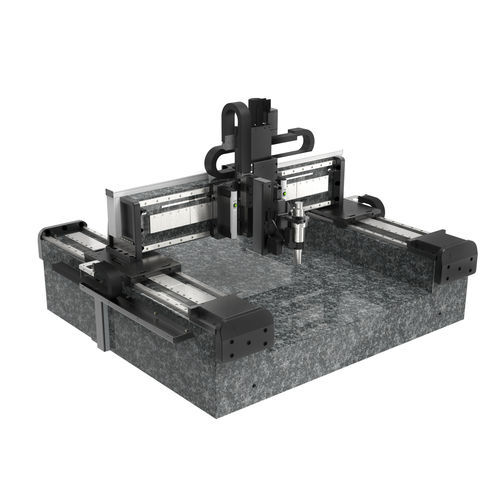

Sistema de posicionamiento XYZ 782498:001.26

linealcon motor linealcon servomotor

Sistema de pórtico XYZ para automatización 3D Personalizable - Ideal para aplicaciones automatizadas de alto rendimiento mediante grandes recorridos de 700 x 700 x 200 mm - Procesamiento altamente dinámico y rápido de muestras gracias a velocidades de hasta 1000 mm/s - Posicionamiento de alta precisión con repetibilidad de hasta 0,3 µm - Estabilidad excepcional para una alta reproducibilidad y resoluciones Este sistema de posicionamiento de 3 ejes puede adaptarse de forma flexible a los procesos de producción e inspección para diversas aplicaciones. El cabezal de procesamiento o medición personalizado del eje Z se desplaza por encima del portamuestras. Datos técnicos: - Carrera: 700 x 700 x 200 mm - Eje Z para cabezales de procesamiento de hasta 103 kg - Repetibilidad: 0,2 - ± 2,5 µm - Velocidad: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Carga máx: 250 N (X) / 3100 N (Y1, Y2) / 1010 N (Z) - Accionamiento: motor lineal (núcleo de hierro) | husillo de bolas, servo AC (Z) - Retroalimentación: escala lineal, encoder del motor - Controlador de movimiento: FMC-250/280, FMC-400/450, ACS, integración PLC Opciones personalizadas: - Adaptación al cabezal de producción o medición específico del cliente - Personalización de recorridos de hasta 2000 mm para el área de producción - Cerramiento de seguridad y diferentes placas base - Superficies limpiables y resistentes a productos químicos - Control en Z manual o motorizado - Versiones para sala limpia ISO 14644-1 (hasta clase 1 bajo pedido) - Control listo para usar con controlador preconfigurado incl. software de muestra
